Замена
1.
Снимите колесо и шину.
2.
Снимите сердечник клапана и спустите шину.
3.
Установите шину колеса на станок для замены шин.

4.
Нажмите на шину, как показано на рисунке ниже.

5.
Снимите датчик TPMS, ослабив гайку.

6.
Вставьте датчик TPMS в отверстие клапана на ободе.

•
Расположите корпус датчика горизонтально по отношению к плоскости кольцевого колодца.
•
Расположите ось датчика TPMS соосно с креплением клапана обода ось.
7.
Предварительно установите гайку на датчик TPMS.

8.
Затяните гайку датчика TPMS.
Момент затяжки :
7,0–9,0 Н·м (0,7–0,9 кгс·м, 5,2–6,6 фунт-фут)

•
Крепежная гайка датчика TPMS не должна использоваться повторно.
•
Датчик TPMS должен быть установлен без наклона в правое или левое направление.
•
Зазор между корпусом датчика TPMS и ободом должен быть в пределах 2,5 мм (0,0984 дюйма).
•
Датчик TPMS должен быть защищен от вредного воздействия.
9.
Снимите шиномонтажный станок.
10.
Нагнетайте воздух в шину, пока борта не займут правильное положение.
Давление в шинах :
230 кПа (3Система автономного экстренного торможения (AEB)3 фунт/кв. дюйм)

Диагностическая процедура с использованием диагностический инструмент
В следующем разделе описывается, как диагностировать неисправности с помощью диагностического прибора.
1.
Подключите диагностический прибор к разъему самодиагностики (16-контактный) под защитной накладкой со стороны сиденья водителя, а затем включите зажигание, чтобы активировать диагностический прибор.
2.
В меню выбора типа транспортного средства GDS выберите «Тип транспортного средства» и «TPMS». Система, а затем выберите «ОК».

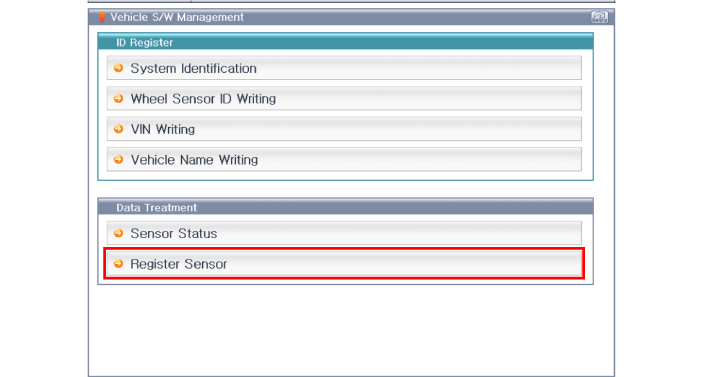

[Исходный экран для регистрации идентификатора датчика]

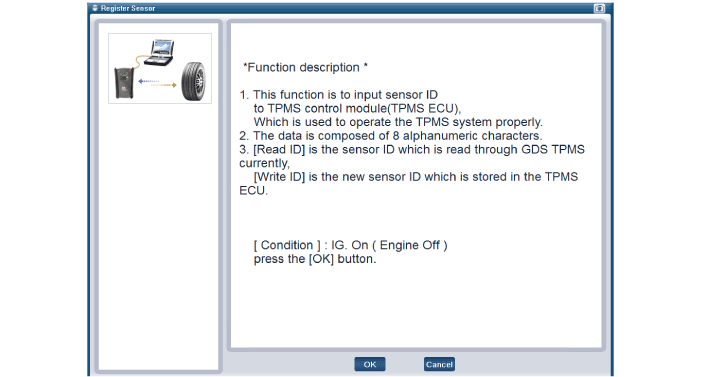

[Описание функции регистрации датчика]

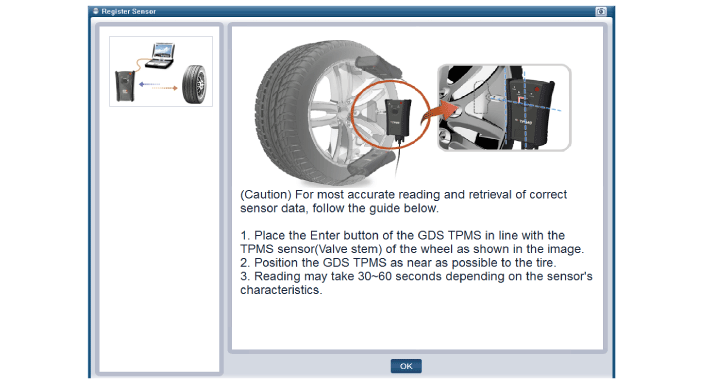

[Измерения датчиков на этапе подготовки]

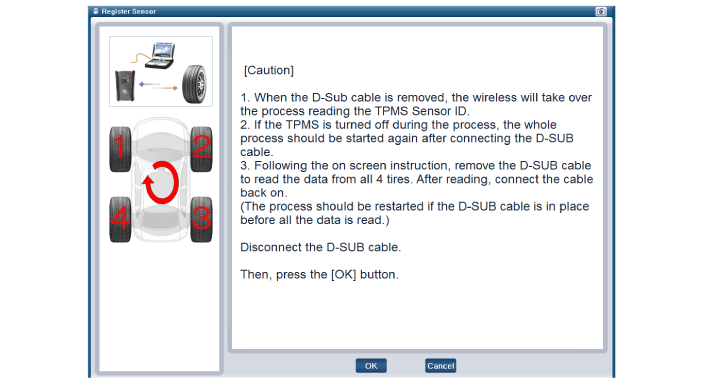

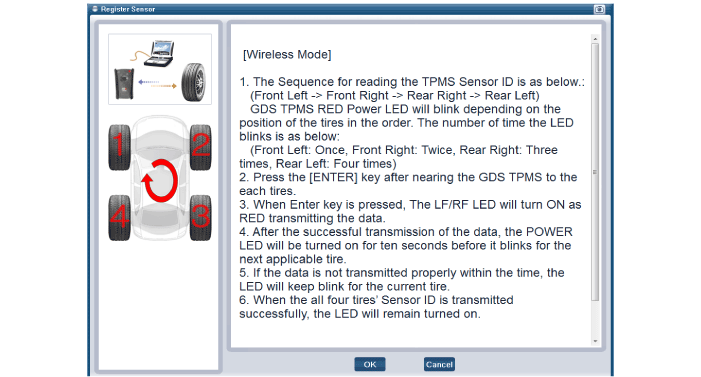

[Способ регистрации датчика 1]

[Способ регистрации датчика 2]

[Способ регистрации датчика 3]

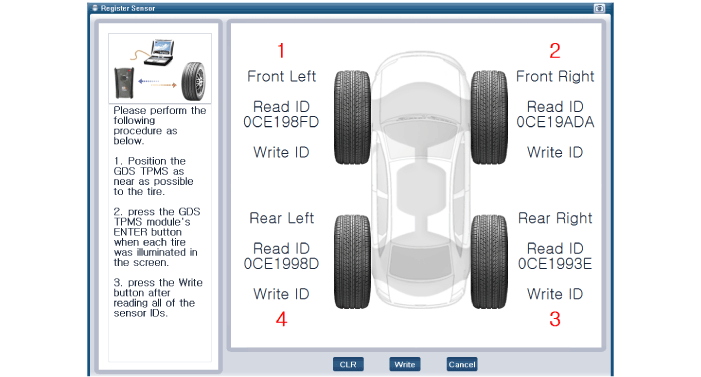

[Способ регистрации датчика 4]

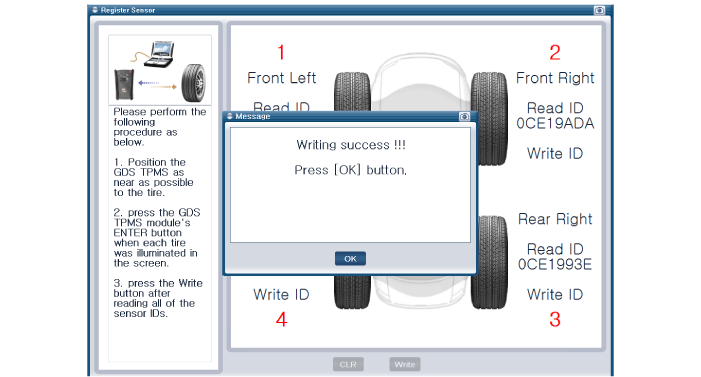

[Способ регистрации датчика 5]

•

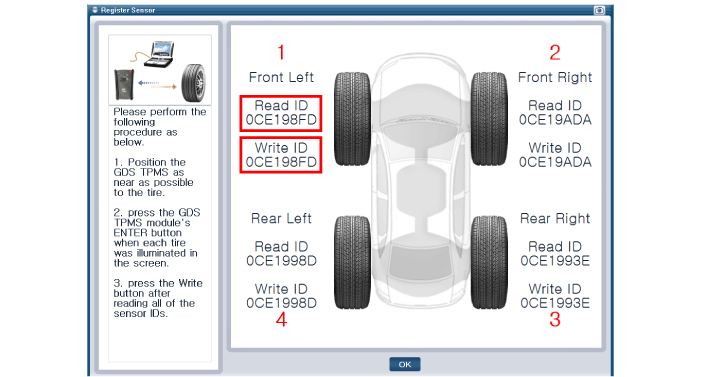

Убедитесь, что прочитанный идентификатор совпадает с записанным идентификатором.
•
После успешной регистрации датчика перейдите к «Информация о беспроводной сети датчика», чтобы убедиться, что датчик работает правильно.

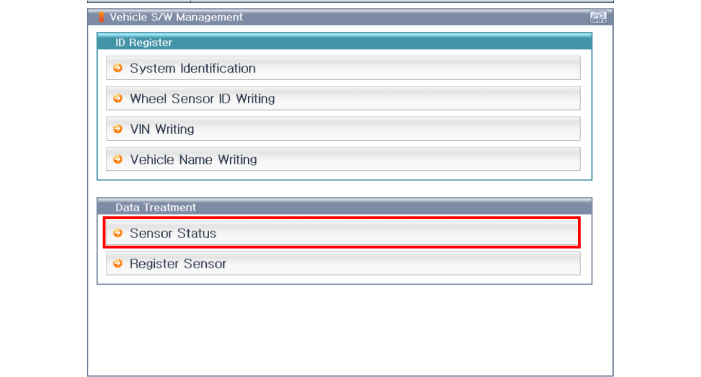

[Инициализация состояния датчика]

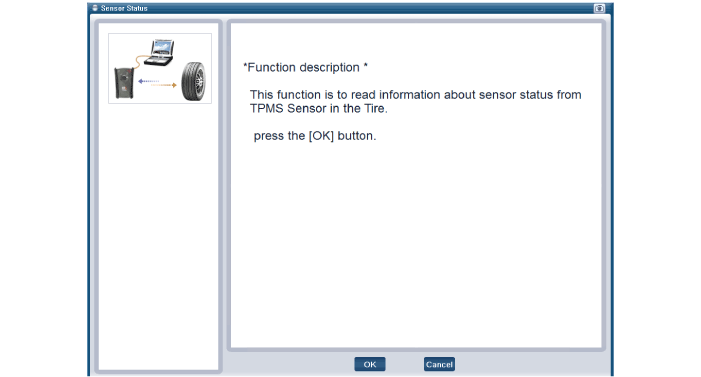

[Описание функции датчика]

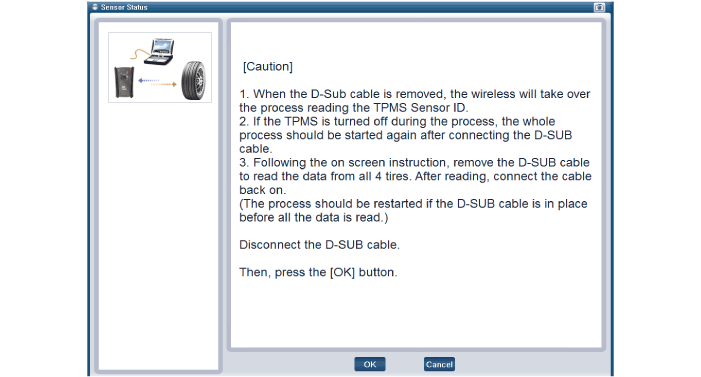

[Измерения датчиков на этапе подготовки]

•
В Северной Америке кабель измеряется отдельно.
•
Во внутренней/общей (европейской) зоне кабель измеряется без разделения.

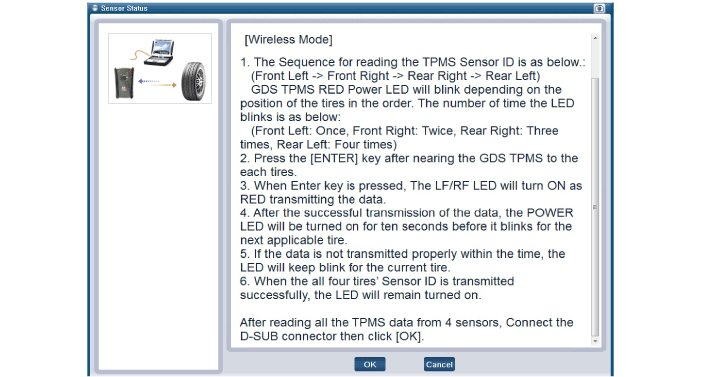

[Измерения датчика 1]

[Измерения датчика 2]

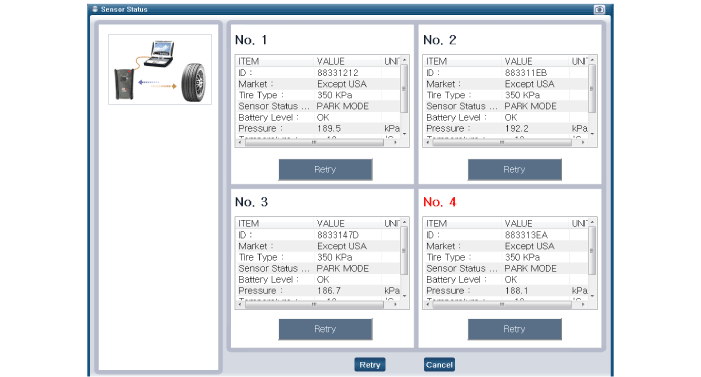

[Статус датчика]

•
Проверьте каждый компонент датчика, чтобы убедиться, что он работает правильно.
•
Замените любые шины или датчики, которые не работают должным образом, перейти к процедуре регистрации датчика и проверить если датчики работают правильно.
