Hyundai Kona: Система контроля давления в шинах / Процедуры ремонта приемника TPMS

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система подвески (без ECS) / Система контроля давления в шинах / Процедуры ремонта приемника TPMS

Замена
[Приемник TPMS (модуль управления кузовным оборудованием (BCM))]
1.
Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.
2.
Снимите верхнюю крышку перчаточного ящика.
(См. Кузов — «Верхняя крышка перчаточного ящика»)
3.
Снимите блок смарт-ключа.
(См. Электрическая система кузова — «Блок электронного ключа»).
4.
Снимите блок управления кузовом (А), открутив болт и гайку.

5.
Отсоедините разъемы блока управления кузовным оборудованием (А).

6.
Установите в порядке, обратном снятию.
7.
После замены ресивера узнать с помощью устройства самодиагностики ГДС.
Корректирование
Процедура диагностики с помощью диагностики устройство
В качестве руководства по методам диагностики с помощью диагностического устройства основное содержание следующие :
1.
Подключите разъем самодиагностики (16 контактов), расположенный в нижней части драйвера. боковая накладка на устройство самодиагностики, а затем включите самодиагностику устройство после включения ключа.
2.
Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем выберите ОК.

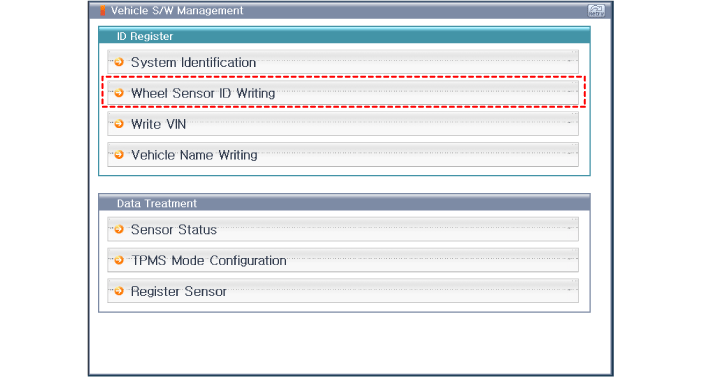

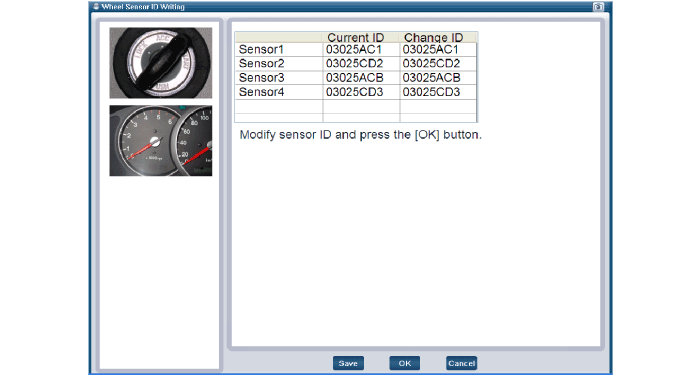

[Запись идентификатора датчика]

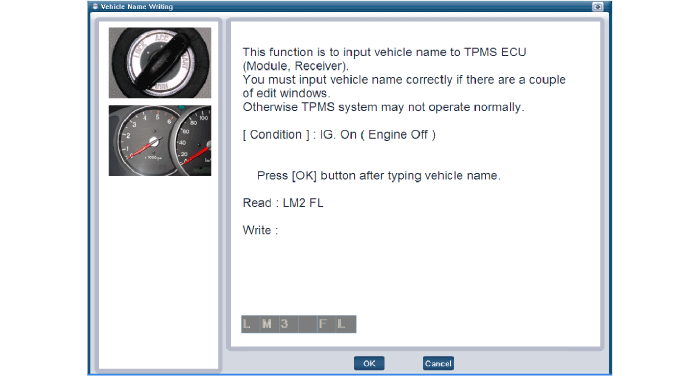

[Инициализация ввода имени транспортного средства]

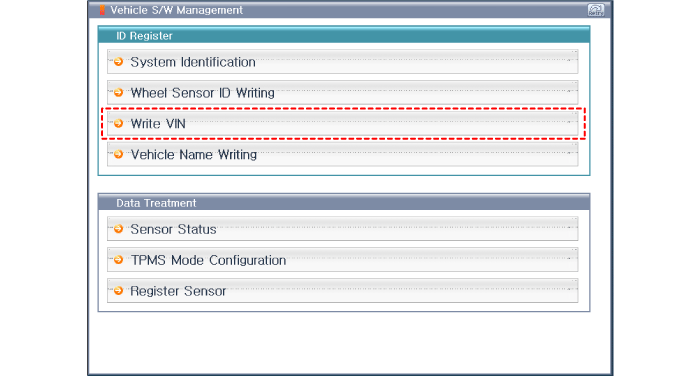

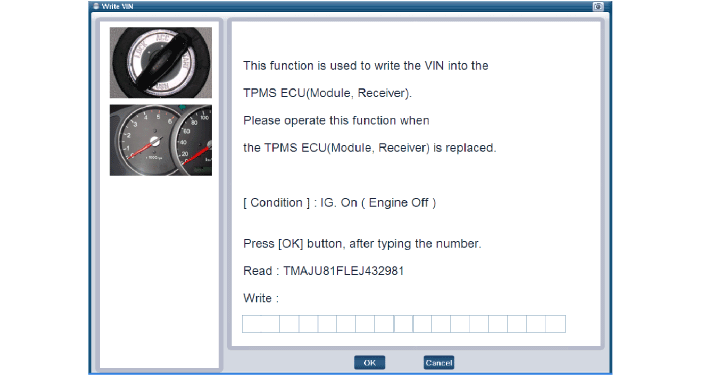

[Инициализация ввода VIN]
