Hyundai Kona: Процедуры ремонта привода отопителя/регулятора температуры

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Отопление, вентиляция, кондиционирование / Обогреватель / Процедуры ремонта актуатора контроля температуры

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода регулятора температуры.

Убедитесь, что привод управления температурой работает на охлаждение. положение при подключении 12 В к клемме 3 и клемме заземления 7.

Убедитесь, что исполнительный механизм контроля температуры работает на подогрев. положение при подключении в обратном направлении.

1. -
2. -
3. Классная позиция
4. Теплая позиция

5. Датчик (+5В)
6. Сигнал обратной связи
7. Масса датчика

4.	Подсоедините разъем исполнительного механизма контроля температуры.

5.	Включите зажигание.

Проверьте напряжение между контактами 5 и 6.

•	Он будет отображать текущее положение привода. к элементам управления.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибок
Макс. охлаждение	0,5 ± 0,15	Низкое напряжение: 0,1 В или меньше Высокое напряжение: 4,9 В или более
Макс. обогрев	4,5 ± 0,15

7.	Если измеренное напряжение не соответствует спецификации, проверьте работу путем замены существующего привода регулирования температуры на новый подлинная часть. После этого определяют, будет ли замена температуры требуется привод управления или нет.

Диагностика с помощью GDS

Отопление, вентиляция и кондиционирование воздуха могут быть быстро диагностированы неисправные детали с помощью системы диагностики автомобиля (GDS).

※ Система диагностики (GDS) предоставляет следующую информацию.

(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.

(2) Текущие данные: проверка состояния входных/выходных данных системы.

(3) Проверка срабатывания: Проверка состояния работы системы.

(4) Дополнительные функции: другие элементы управления, такие как опция системы. и регулировка нуля.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль тестером.

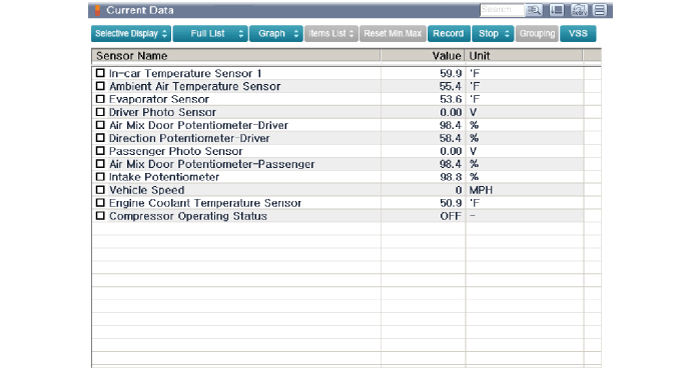

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввод/вывод данных. Входные/выходные данные для датчиков соответствующих Температуре Привод управления можно проверить.

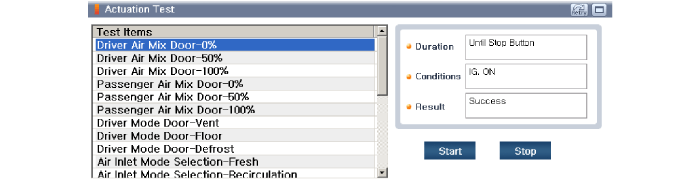

4.	Для выполнения принудительной операции на приводе контроля температуры входных факторов, выберите "ПРОВЕРКА ПРИВОДА".

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку корпуса вещевого ящика. (См. Кузов — «Крышка корпуса перчаточного ящика»)

3.	Снимите боковой душевой патрубок со стороны пассажира (A), предварительно ослабив крепления. винт.

4.	Отсоедините разъем (А) и снимите боковую панель со стороны пассажира. привод регулятора температуры (B) после ослабления крепежных винтов.

5.	Для установки выполните процедуру удаления в обратном порядке.
