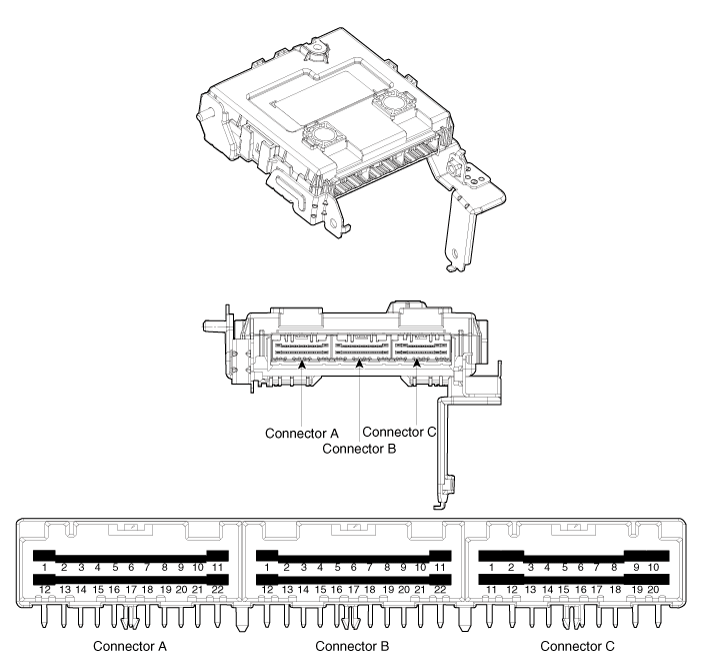

Hyundai Kona: Система Smart Key / Блок Smart Key Компоненты и расположение компонентов
| Компоненты (1) |
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
BAT(+)_Сигнал
|
IGN 2_Релейный выход
|
Антенна иммобилайзера Мощность
|
|
2
|
BAT(+)_Мощность
|
IGN 1_Релейный выход
|
Датчик скорости колеса
|
|
3
|
Внутренняя антенна 1 GND_output
|
-
|
SSB-переключатель1
|
|
4
|
Выход заземления антенны бампера
|
-
|
-
|
|
5
|
Внутренняя антенна 2 GND_output
|
ЭСКЛ МОЖЕТ
|
Переключатель разблокировки ESCL
|
|
6
|
Вспомогательная дверная антенна GND_output
|
ЭМС МОЖЕТ
|
Переключатель положения "П"
|
|
7
|
Магистральная антенна GND_output
|
B-CAN (высокий)
|
Тормозной переключатель
|
|
8
|
Антенна двери водителя GND_output
|
B-CAN (низкий уровень)
|
ИГ2
|
|
9
|
-
|
C-CAN (низкий)
|
ИГ1
|
|
10
|
SSB IIIumination(+)
|
C-CAN (высокий)
|
Реле стартера
|
|
11
|
Внешний зуммер
|
-
|
Антенна иммобилайзера GND
|
|
12
|
ЕСКЛ (+)
|
Выход ACC_Relay
|
сигнал оборотов
|
|
13
|
-
|
-
|
SSB-переключатель2
|
|
14
|
Внутренняя антенна 1 power_output
|
ЗАЗЕМЛЕНИЕ
|
Сигнал кнопочного выключателя водителя
|
|
15
|
Выходная мощность бамперной антенны
|
-
|
Сигнал кнопочного выключателя пассажира
|
|
16
|
Внутренняя антенна 2 power_output
|
Светодиод SSB (ACC)
|
Сигнал обратной связи реле стартера
|
|
17
|
Выходная мощность магистральной антенны
|
Светодиод SSB (зажигание)
|
-
|
|
18
|
Вспомогательная дверная антенна power_output
|
-
|
сигнал АСС
|
|
19
|
Вспомогательная дверная антенна power_output
|
-
|
-
|
|
20
|
-
|
SSB IIIumination(-)
|
мощность заземления
|
|
21
|
Сигнал включения ESCL
|
-
|
|
|
22
|
ESCL Включить GND
|
ВКМ
|
Принципиальные схемы блока смарт-ключей
Принципиальная электрическая схема
...
