осмотр
Самодиагностика с помощью Scan Tool
Он сможет быстро диагностировать дефекты системы SMART KEY с помощью GDS. GDS может принудительно управлять приводом, контролировать входные/выходные значения и самодиагностика.
Следующие три функции будут серьезной проблемой в системе SMART KEY.
1.
Проблема с вводом устройства SMART KEY.
2.
Проблема в блоке SMART KEY.
3.
Проблема с выходом устройства SMART KEY.
Таким образом, следующие три диагноза будут основным решением проблемы. процесс.
4.
Блок SMART KEY Проблема ввода: диагностика переключателя
5.
Проблема с блоком SMART KEY: диагностика связи
6.
Проблема с выходом блока SMART KEY: диагностика антенны и переключателя
Диагностика переключателя
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижней панели аварийной площадки, включите питание GDS.
2.
Выберите модель автомобиля, а затем систему SMART KEY.
3.
Выберите «Устройство SMART KEY».
4.
После включения IG выберите «Текущие данные».

5.

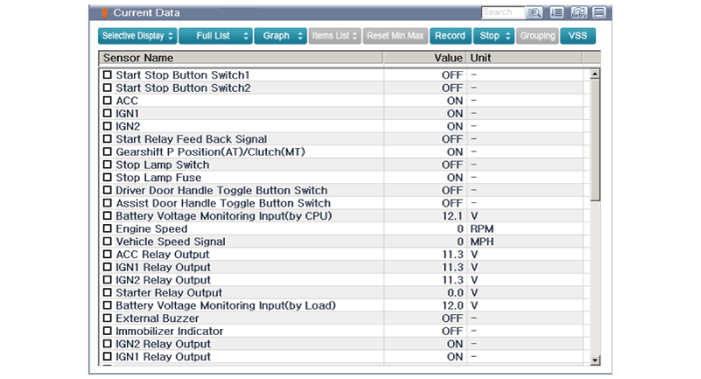

Вы можете увидеть положение каждого переключателя на сканере после подключения процесс «текущие данные».
Отображать
Описание
FL Переключить SW
ON : Кнопка на ручке двери водителя включена.
FR Переключить ПО
ON : Кнопка на вспомогательной ручке двери включена.
Задняя дверь открыта SW
ON : Кнопка крышки багажника включена.
Положение шестерни P
ON: Рычаг переключения передач находится в положении P.
IGN 1
ON: переключатель IGN находится в положении IG.
АКК
ON: переключатель IGN находится в положении ACC.
Тормоз SW
ON : Тормозной выключатель включен.

Диагностика связи с GDS (самодиагностика)
1.
Диагностика связи проверяет, работает ли каждый связанный компонент нормальный.
2.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.
3.

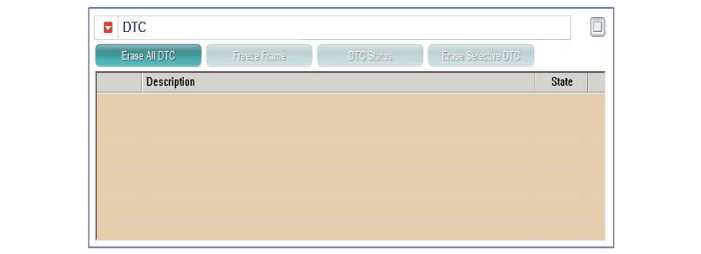

После включения зажигания выберите «DTC».

Диагностика срабатывания антенны
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.
2.

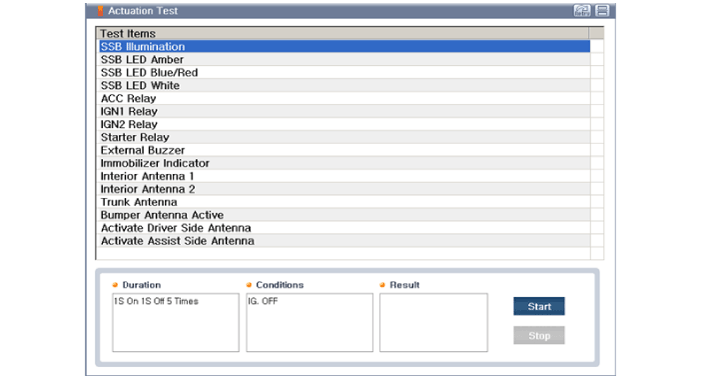

После включения зажигания выберите «Проверка действия».

3.
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с ГДС.
4.
Если светодиод смарт-ключа мигает, смарт-ключ исправен.
5.
Если светодиод смарт-ключа не мигает, проверьте напряжение смарт-ключа. батарейка для ключа.
6.
Активация антенны
–
ИНТЕРЬЕР Антенна 1
–
ИНТЕРЬЕР Антенна 2
–
Магистральная антенна
–
БАМПЕР/ Магистральная антенна
–
DRV_DR Антенна
–
Антенна AST_DR
Проверка состояния антенны
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.
2.

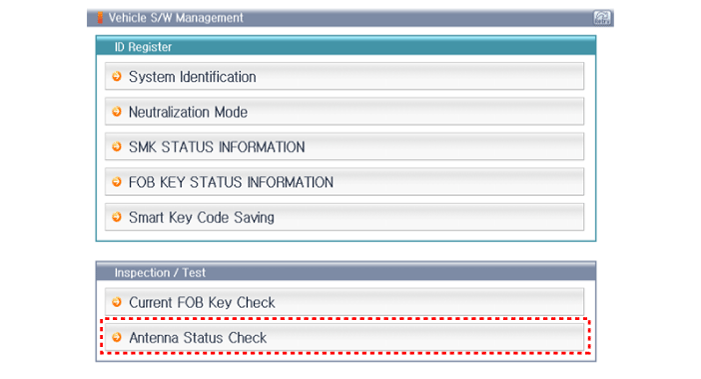

Выберите «Проверка состояния антенны».

3.

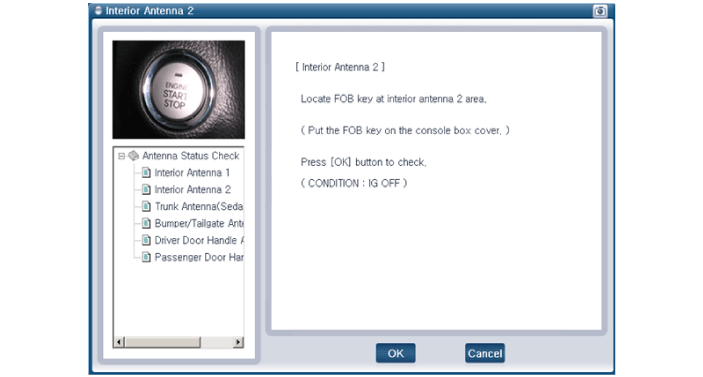

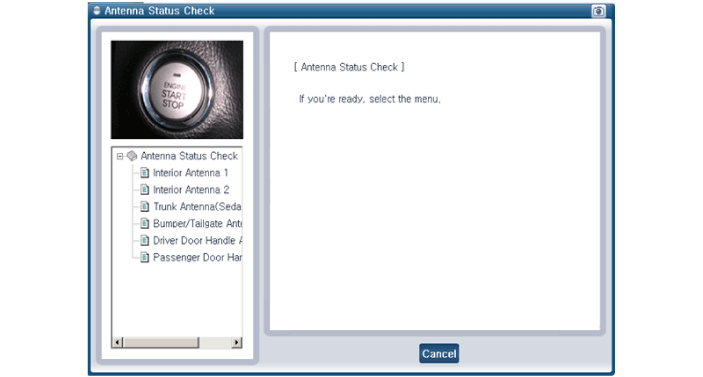

После включения IG выберите «Проверка состояния антенны».

4.
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с ГДС.

5.
Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.
6.
Состояние антенны
–
ИНТЕРЬЕР Антенна 1
–
ИНТЕРЬЕР Антенна 2
–
БАМПЕР/ Магистральная антенна
–
DRV_DR Антенна
–
Антенна AST_DR
Проверка статуса FOB
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.
2.

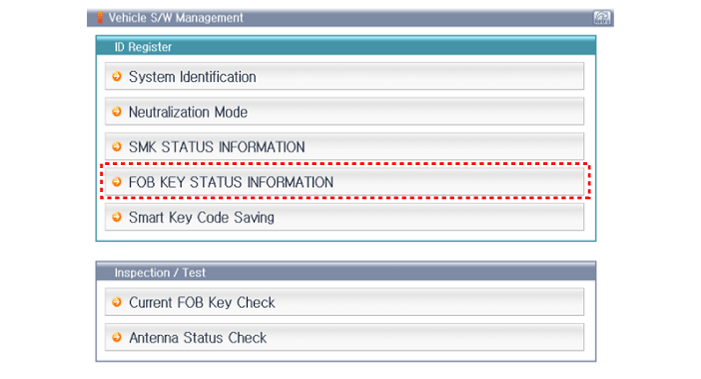

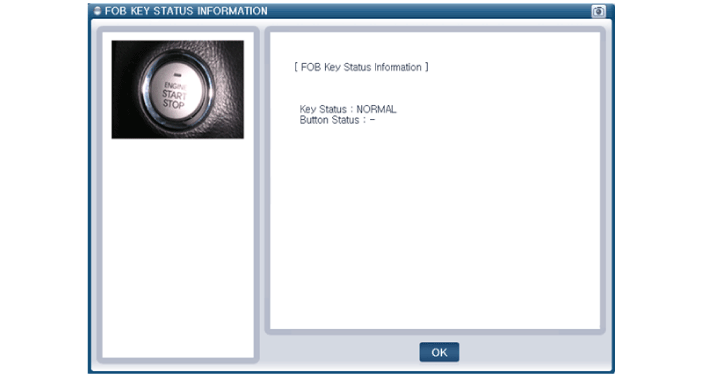

После включения IG выберите «Информация о состоянии ключа FOB».

Проверка состояния смарт-ключа
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.
2.

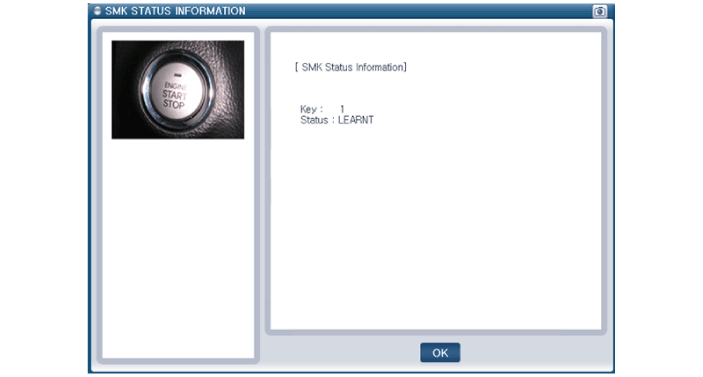

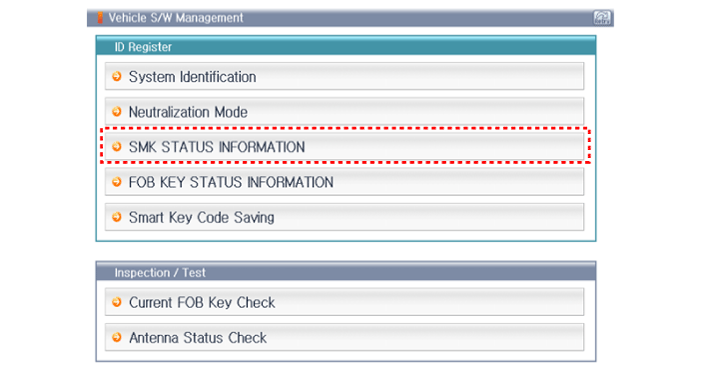

После включения IG выберите «Информация о статусе SMK».

Проверка статуса нейтрализации
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.
2.

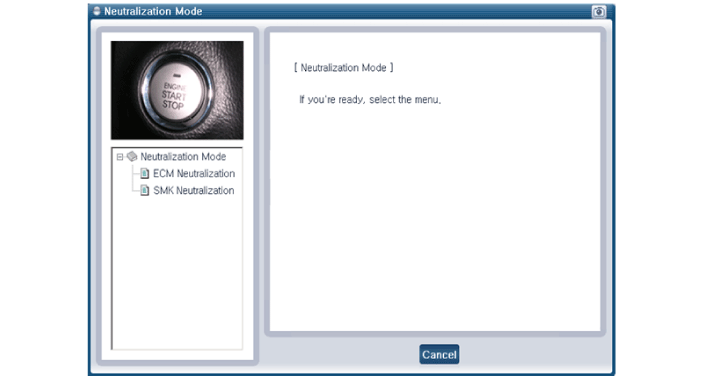

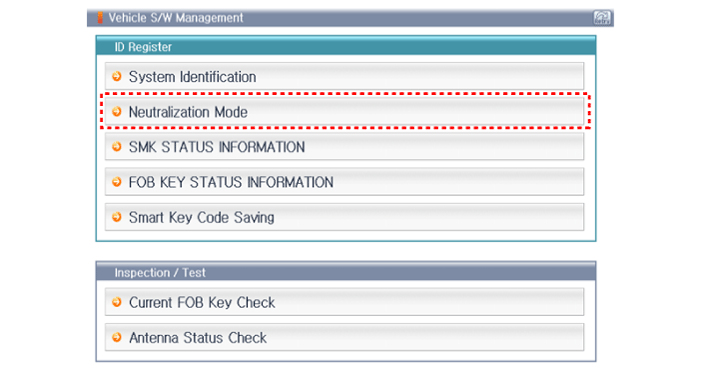

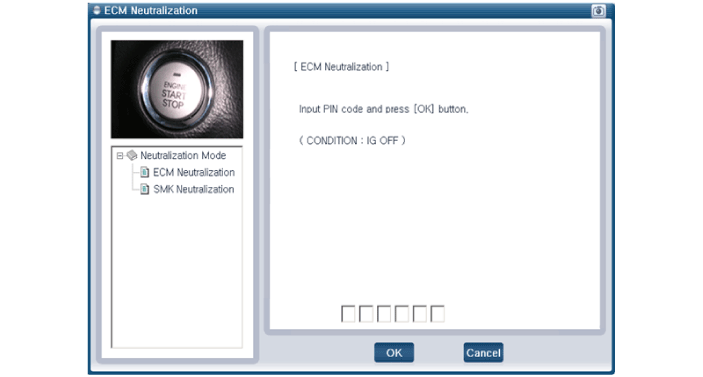

После включения зажигания выберите «Режим нейтрализации».

Процедуры ремонта блока смарт-ключа
Удаление Блок смарт-ключа 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите перчаточный ящик. (Ссылаться ...
