Hyundai Kona: Система круиз-контроля / Принципиальные схемы

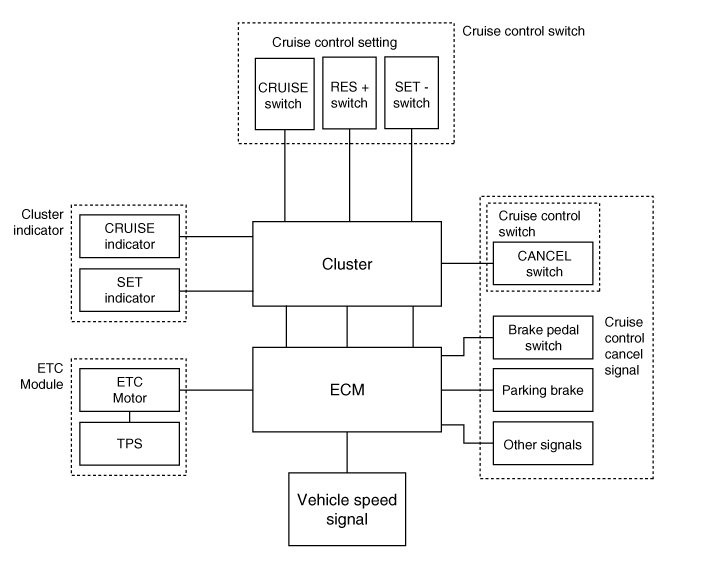

| Блок-схема системы |
|
Составная часть
|
Функция
|
|
|
Датчик скорости автомобиля, модуль управления ESP/ABS
|
Преобразует скорость автомобиля в пульс.
|
|
|
ЕСМ
|
Получает сигналы от датчиков и переключателей управления.
|
|
|
Индикатор круиз-контроля
|
Загорается, когда главный переключатель CRUISE включен (встроен в кластер)
|
|
|
Переключатели круиз-контроля
|
КРУИЗ переключатель
|
Переключатель питания автоматического регулирования скорости.
|
|
Переключатель RES+
|
Управляет функциями автоматического управления скоростью с помощью переключателя возобновления/ускорения (Set/Coast).
выключатель)
|
|
|
SET-переключатель
|
||
|
Отменить переключатели
|
Отменить переключатель
|
Посылает сигналы отмены в ECM.
|
|
Переключатель педали тормоза
|
||
|
Переключатель диапазонов коробки передач (A/T)
|
||
|
двигатель ETC
|
Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.
|
|
