Hyundai Kona: Рулевое управление с электроприводом / Принципиальные схемы
Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации
/
Рулевая система
/
Рулевое управление с электроприводом
/ Принципиальные схемы

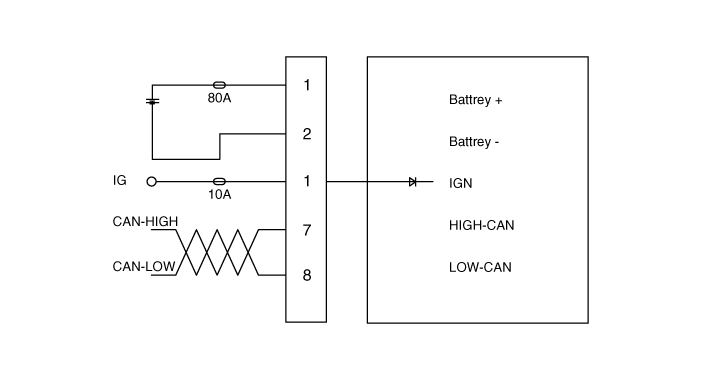

| Схематические диаграммы |
[МДПС]

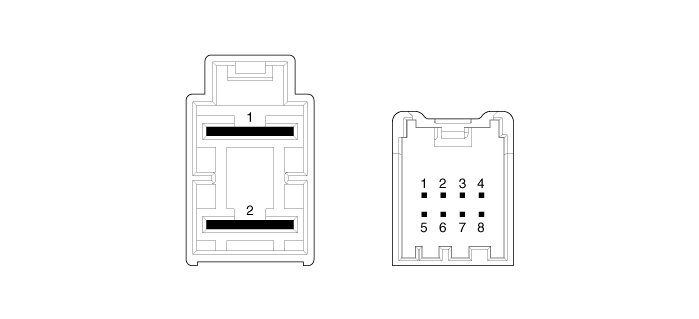

| Терминальная функция |
|
Тип
|
Пин №
|
Описание
|
|
Батарея
|
1
|
Батарея +
|
|
2
|
Батарея -
|
|
|
Скорость автомобиля
|
1
|
Сигнал зажигания
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
High_CAN
|
|
|
8
|
Низкий_CAN
|
Компоненты и расположение компонентов
Компоненты
1. Рулевое колесо
2. Рулевая колонка
3. Двигатель МДПС
4. ЭБУ МДПС
5. Наконечник тяги
6. Сильфоны
7. Рулевой редуктор
8. Пылезащитный чехол
9. Ун...
Процедуры ремонта двигателя MDPS
Замена
1.
Выключите зажигание и отсоедините отрицательный (-) аккумулятор.
кабель.
2.
Поверните руль так, чтобы передн...
Дополнительная информация:
Hyundai Kona (OS) 2018-2023 Service Manual: Комплектующие и расположение узлов
Расположение компонента
1. Переключатель LDW/LKA ВКЛ/ВЫКЛ
2. Кластер
3. Камера переднего вида
...
Hyundai Kona (OS) 2018-2023 Service Manual: Схемы вакуумного насоса
Схематические диаграммы
Терминальная функция
Терминал
Описание
Цвет провода
1
Земля
Черный
2
Может высокий
Белый
3
Может низкий
...
