Hyundai Kona: Многофункциональный переключатель / Процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Электрическая система кузова / Многофункциональный переключатель / Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

3.	Снимите верхний и нижний кожухи рулевой колонки после ослабления винты. (См. Кузов — «Панель кожуха рулевой колонки»)

4.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

5.	Отсоедините разъем многофункционального переключателя (А).

6.	Снимите узел многофункционального переключателя (А), предварительно ослабив винты.

Монтаж

1.	Установите многофункциональный переключатель.

2.	Установите часовую пружину.

3.	Установите верхний и нижний кожухи рулевой колонки.

4.	Установите рулевое колесо.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Проверка многофункционального переключателя

Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу.

[Левый руль]

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
Переключатель стеклоочистителя	ТУМАН	1-9	330
	ВЫКЛЮЧЕННЫЙ		∞
	Прерывистый (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700
Прерывистый объем дворников	Том 1	7-9	330
	Том 2		690
	Том 3		1310
	Том 4		2610
	Том 5		7310
Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9-10	∞
	Передняя противотуманная фара		910
	Задний противотуманный фонарь		2910
Переключатель сигнала поворота	ВЫКЛЮЧЕННЫЙ	9-12	∞
	Левый		910
	Верно		2910
Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	9-13	∞
	Прохождение		910
	Диммер		2910
Выключатель	ВЫКЛЮЧЕННЫЙ	9-14	∞
	АВТО / ДХО		680
	Задний фонарь		1680
	Ближний свет		5580

Осмотр (с ГРС)

Электросистема кузова может быть быстро диагностирована неисправными частями с помощью система диагностики автомобиля (GDS).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка кода неисправности (DTC) и отображения

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: другие элементы управления, такие как опция системы. и регулировка нуля

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить многофункциональный переключатель.

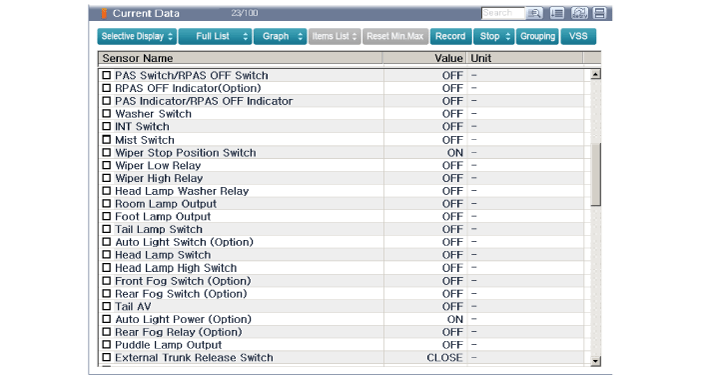

4.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих многофункциональному переключатель можно проверить.

Компоненты и расположение компонентов

Компонент 1. Рулевая колонка 2. Многофункциональный переключатель 3. Винт 4. Часовая пружина ...
