Hyundai Kona: Задняя дверь / Процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте желоб стеклохода на наличие повреждений или износа и замените их при необходимости.
1.
Снимите обивку задней двери.
(См. Задняя дверь — «Облицовка задней двери»)
2.
Ослабив крепежные винты, снимите полную ручку задней двери. монтажная опора (А).

3.
Отсоедините разъем динамика задней двери (А).

4.
Снимите уплотнитель обшивки задней двери (А).

•
Замените любой поврежденный уплотнитель обивки двери.
5.
Ослабив болты крепления стекла, отрегулируйте расстояние между стеклами. стекла (A), перемещая стекло из стороны в сторону, а затем затяните болты.

6.
Проверить стекло на нормальную работу.
Регулировка дверной защелки
•
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулировать фиксатор (A). Гайки бойка зафиксированы. Боек можно точно отрегулировать вверх или вниз, внутрь или наружу.
1.
Ослабив крепежный винт, отрегулируйте фиксатор (А), перемещая вперед и назад или из стороны в сторону, а затем затяните болты (Б).
Момент затяжки :
(B): 21,6–32,4 Н·м (2,2–3,3 кгс·м, 15,9–23,9 фунт-фут)

2.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
3.
Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы Убедитесь, что ответная планка прилегает к корпусу заподлицо. Если дверь защелкивается правильно, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки задней двери убедитесь, что корпус прилегает заподлицо с/параллельно всем краям входной двери. Убедитесь, что края двери и кузова параллельны. Перед регулировкой замените крепежные болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
3.

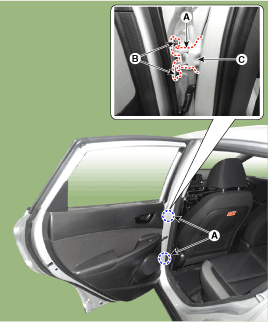

Отрегулируйте петли (А):
•
Слегка ослабьте болты крепления двери и вставьте дверь внутрь. или наружу до тех пор, пока он не окажется на одном уровне с корпусом.
•
Слегка ослабьте болты крепления петли и переместите дверь назад или вперед, вверх или вниз по мере необходимости, чтобы сделать промежутки равный.
•
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.
Момент затяжки :
(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт-фут)
(C): 23,5–31,4 Н·м (2,4–3,2 кгс·м, 17,4–23,1 фунт-фут)

4.
Смажьте шарнирные части шарниров, указанные стрелками.
5.
Проверьте наличие утечек воды.
