Hyundai Kona: Передняя дверь / Процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Кузов (внутри и снаружи) / Передняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте желоб стеклохода на наличие повреждений или износа и замените его при необходимости.
1.
Снимите обивку передней двери.
(См. Передняя дверь — «Обшивка передней двери»)
2.
Ослабив крепежные винты, снимите полную ручку передней двери. монтажная опора (А).

3.
Отсоедините разъем динамика передней двери (А).

4.
Снимите уплотнитель обивки передней двери (А).

•
Замените любой поврежденный уплотнитель обивки двери.
5.
Ослабив болты крепления стекла, отрегулируйте расстояние между стеклами. стекла (A), перемещая стекло из стороны в сторону, а затем затяните болты.

6.
Проверить стекло на нормальную работу.
Регулировка дверной защелки
•
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулировать ответную планку (A): Гайки ответной части зафиксированы. Боек можно точно отрегулировать вверх или вниз, внутрь или наружу.
1.
Ослабив крепежный винт, отрегулируйте фиксатор (А), перемещая вперед и назад или из стороны в сторону, а затем затяните болты (Б).
Момент затяжки :
(B): 21,6–32,4 Н·м (2,2–3,3 кгс·м, 15,9–23,9 фунт-фут)

2.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
3.
Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы убедитесь, что нападающий допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.
Регулировка положения двери
•
После установки двери убедитесь, что корпус прилегает заподлицо/параллельно ко всем краям входной двери. Убедитесь, что дверь и кузов края параллельны. Перед регулировкой замените крепежные болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
Перед регулировкой дверей поставьте автомобиль на ровную поверхность.
3.

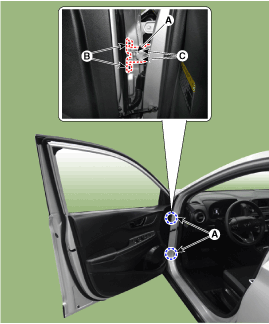

Отрегулируйте петли (А):
•
Слегка ослабьте болты крепления двери и вставьте дверь внутрь. или наружу до тех пор, пока он не сравняется с телом.
•
Слегка ослабьте болты крепления петли и переместите дверь назад или вперед, вверх или вниз по мере необходимости.
•
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.
Момент затяжки :
(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт-фут)
(C): 23,5–31,4 Н·м (2,4–3,2 кгс·м, 17,4–23,1 фунт-фут)

4.
Смажьте шарнирные части указанных петель.
5.
Проверьте наличие утечек воды.
Компоненты и расположение компонентов
Компоненты 1. Обшивка передней двери 2. Полная опора для крепления ручки передней двери. 3. Уплотнитель обшивки передней двери 4. Внутренняя крышка квадранта передней двери 5. Петля передней двери ...

Компоненты обивки передней двери и их расположение
Расположение компонента 1. Обшивка передней двери ...
