Описание
Система автоматического отключения темнового тока

Сокращение
Объяснение
АКУ
Блок управления подушками безопасности
АДМ
Вспомогательный дверной модуль

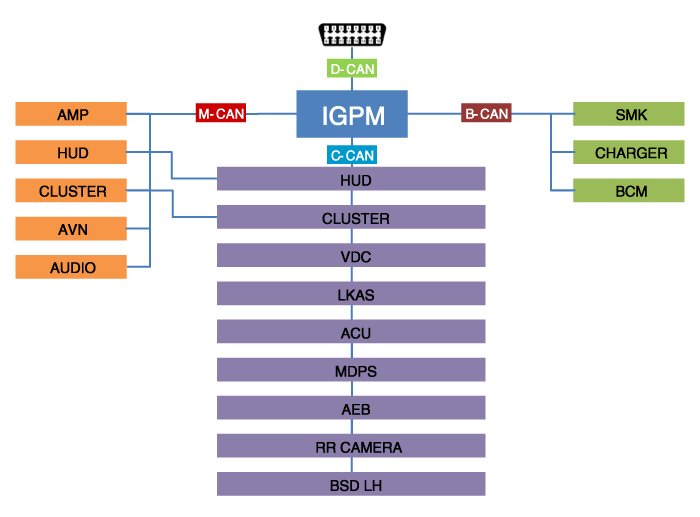

B_CAN
Сеть контроллеров тела
млрд кубометров
Модуль управления кузовом
БЧВ
Индикатор предупреждения о столкновении в слепых зонах
C_CAN
Локальная сеть контроллера шасси
КЛУ
Кластерный модуль
ДАТК
Двойной автоматический контроль температуры
ДДМ
Модуль водительской двери
ESC
Электронная программа стабилизации
скорая помощь
Система управления двигателем
ЛКА
Система удержания полосы движения
M_CAN
Мультимедийная сеть контроллеров
МДПС
Рулевое управление с электроприводом
P_CAN
Локальная сеть контроллера силового агрегата
ПСМ
Модуль сиденья с электроприводом
САС
Датчик угла поворота рулевого колеса
SJB
Умный соединительный блок
СМК
Блок смарт-ключа
PAS
Система помощи при парковке
ТКУ
Блок управления коробкой передач
СКДП
Система контроля давления в шинах
VDC
Динамический контроль автомобиля
ТМУ
Телематическая система
АБС
Антиблокировочная тормозная система
ССС
Умный круиз-контроль

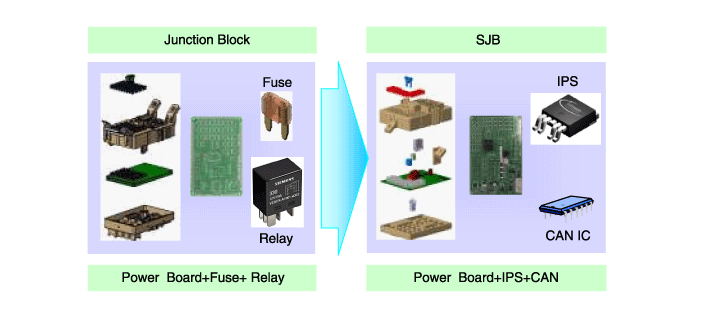

Интеллектуальный распределительный блок (SJB)
Общие функции: внутренний распределительный блок + некоторые функции BCM
Он управляет нагрузками с помощью связи CAN и IPS.

IPS расшифровывается как Intelligent Power Switch, в котором используется полупроводниковая технология. заменить текущую роль предохранителя и реле. (Устройство IPS защищает функция управления текущей нагрузкой от перегрузки по току.)

Преимущества IPS заключаются в следующем:
•
Уменьшите реле и, следовательно, уменьшите вес и объем
•
Убрать шум работы реле
•
Нет необходимости заменять предохранитель, увеличивая срок службы изделия.
•
Возможность диагностики
Вход управления SJB
1.
Вход сигнала переключения
(1)
Выключатель вспомогательного ремня безопасности
Помогите дверному выключателю
Выключатель ремня безопасности водителя
Выключатель задней левой двери
Выключатель задней правой двери
Переключатель IGN1
Переключатель IGN2
Датчик тормозной жидкости
Переключатель ручки крышки багажника
HID-фара (опция)
Выключатель аварийной лампы
Переключатель ближнего света фар
Выключатель капота
Переключатель левого переднего/заднего указателя поворота
Переключатель правого переднего/заднего указателя поворота
Выключатель стояночного тормоза
Водитель, состояние управления дверным замком/разблокировкой
Помощь в управлении замком/разблокировкой двери
Состояние блокировки/разблокировки задней левой двери
Задняя правая дверь, состояние блокировки/разблокировки
Водитель дверной выключатель
Водитель выключатель замка двери
Водитель переключатель разблокировки дверного ключа
Выключатель блокировки стеклоподъемника двери водителя
Выключатель разблокировки стеклоподъемника двери водителя
(2)
IPS&ARISU
Ближний свет левой фары
Ближний свет правой фары
Дальний свет левой фары
Дальний свет правой фары
Комнатная лампа
Внешний левый задний фонарь
Внешний правый задний фонарь
Левые передние/задние поворотники
Правый передний/задний поворотники
ДХО левая лампа
ДХО правая лампа
Контроль сопротивления порезу тела
Выход переднего левого поворотника
Выход переднего правого поворотника
(3)
Релейное управление
Реле обогревателя заднего стекла
реле крышки багажника
Реле обогрева лобового стекла
Реле дальнего света фар
Реле предохранителя памяти
Реле блокировки/отпирания двери
Реле пробуждения стеклоподъемников
2 Повернуть реле замка двери
2.
защита SJB
(1)
Функции PCL (программируемое ограничение тока)
–
Замените текущую функцию предохранителя распределительной коробки на защитить провод.
–
Как работать: Если ток лампы превышает стандартный уровень, отключите ток лампы для защиты лампа.
–
Время отключения лампы: 300 мс или менее.
–
Приложенная нагрузка: Применяется ко всем контролируемым ламповым нагрузкам по СЖБ.
–
Вывести код ошибки в соответствии с обнаружением ошибки условия.
(2)
OCL (ограничение открытого тока)
–
Обнаружение открытого состояния лампы и информирование пользователя о это.
–
Как работать: определить ток лампы и если он ниже нормативного уровня, замените лампу операция.
–
Приложенная нагрузка: Приложена к лампе указателя поворота 4 канал
–
Вывести код ошибки в соответствии с обнаружением ошибки условия.
3.
Функция отказоустойчивости SJB
(1)
Когда SJB имеет неисправный MCU (не работает из-за физического или удар током извне), ближний свет фар а внешний и внутренний задние фонари включены для обеспечения водитель, если IGN2 включен и выключатель ближнего света фар на.
(2)
При сбое передачи/приема данных из-за отказа Линия связи CAN, подключенная к модулю SJB (отключение высокой и низкой линии, высокая/низкая BAT короткая, высокая/низкая GND замыкание), фара ближнего света и внутренний/внешний хвост лампы включаются, если IGN2 включен, а фары приглушены переключатель включен.
4.

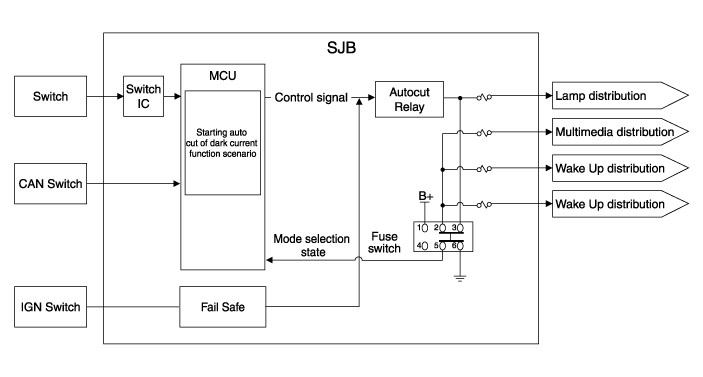

Система автоматического отключения темнового тока
(1)
Описание: Автоматически отключает подачу электроэнергии. с нагрузкой для уменьшения бесполезного темнового тока согласно состояние автомобиля.

(2)
У SJB было 3 режима: «Нормальный режим», «Спящий режим», «Выключение питания». Режим». Автоматическое отключение темнового тока в «Спящем режиме».
–
Состояние «сна»: IG OFF, постоянный входной переключатель, Сеть CAN не активируется.
–
Решающее условие «Сон»: любой вход переключателя, Сеть CAN активируется, KEY ON, IGN ON
–
Условие «Питание выключено»: время установки таймера. который используется для отключения мощности нагрузки, истекает.
–
«Нормальный режим»: функция SJB обычно активируется.
–
«Спящий режим»: это режим низкого энергопотребления, который активируется для снижения потребления электроэнергии SJB или IPM. Активируется функция автоматического отключения темнового тока.
–
«Режим отключения питания»: питание MCU и периферического цепь обрезана для минимизации потребления электроэнергии. Операция останавливается.
(3)

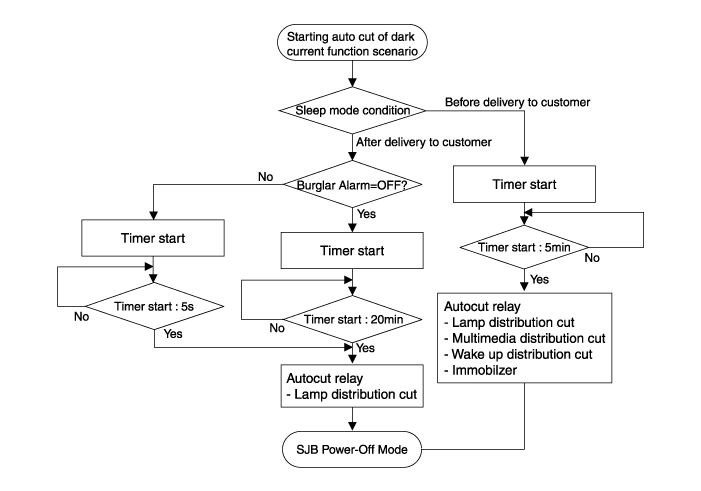

Объяснение - Автоматическое отключение темнового тока

Перед доставкой заказчику
Выключатель предохранителя ВЫКЛ.
•
Все двери закрыты и дверной замок RKE или постоянный состояние переключения
(Начинается автоматический вырез сценария темного тока.)
–
После «сна» состояние в течение 5 мин.
–
Отключение питания SJB (темновой ток SJB: 200 мкА) и мощность резки лампы
/Мультимедийная загрузка/Пробуждение/Иммобилайзер


После доставки заказчику
Переключатель предохранителя ВКЛ.
•
Все двери закрыты и постоянное состояние переключателя: C_BAState=ВЫКЛ.
(Начинается автоматический вырез сценария темного тока.)
–
После «сна» состояние длится 20 мин.
•
В случае дверного замка RKE: C_BAState=ON & Trunk ПО=ЗАКРЫТЬ
(Начинается автоматический вырез сценария темного тока.)
–
После состояния «Сон» 35–65 с (время ожидания другого блока: 30-60 с + SJB
сон считается 5с)


(4)
Проблема при неправильной установке переключателя предохранителя
: Если предохранитель установлен в положение OFF (перед доставкой покупателю) заказчиком или техническим специалистом и функцией автоматического отключения темного ток активируется, могут возникнуть следующие проблемы.
Симптом
Связанная часть
•
Блокировка/разблокировка дверей, открытый багажник не активируются по РКЭ.
(Пробуждение каждого модуля не активируется.)
млрд кубометров
•
Цифровые часы сброшены. (Память сброшена.)
Цифровые часы
•
Значение настройки звука (громкость, частота настройка) сбрасывается.
(Память сброшена.)
Аудио

* Если выключатель предохранителя ВЫКЛ (перед поставкой клиенту) установлен, питание BCM, цифровые часы и звук отключены.
