Hyundai Kona: электрические схемы сиденья / переключатель управления сиденьем с электроприводом принципиальные схемы
Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации
/
Электрическая система кузова
/
Сиденье электрическое
/ Схема переключателя управления сиденьем с электроприводом

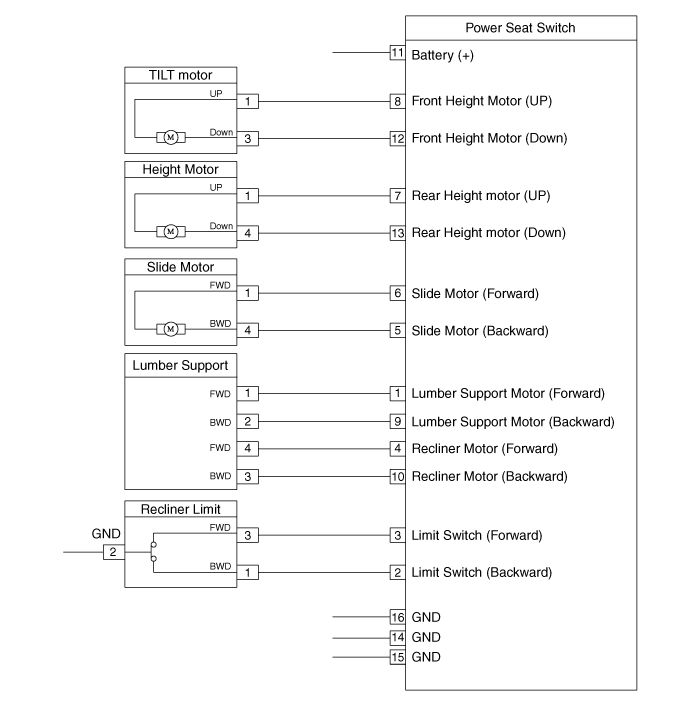

| Принципиальная электрическая схема |
Процедуры ремонта двигателя сиденья с электроприводом
осмотр
Мотор сиденья с электроприводом
1.
Отсоедините разъемы для каждого двигателя.
[Скользящий мотор]
[Задний верхний мотор]
...
Процедуры ремонта переключателя управления сиденьем с электроприводом
осмотр
Переключатель управления сиденьем
1.
Когда переключатель сиденья с электроприводом находится в каждом положении, убедитесь, что непрерывность
существует между терминалами ниже. Если ко...
