Hyundai Kona: Сборка муфты / масляный гидравлический двигатель (привод) Процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система полного привода (4WD) / Муфта в сборе / Масляный гидравлический двигатель (привод) Процедуры ремонта

осмотр
•
Если у вас есть код неисправности, связанный с масляным гидравлическим двигателем (привод), проверьте масло гидромотора (привода) в соответствии с процесс осмотра.

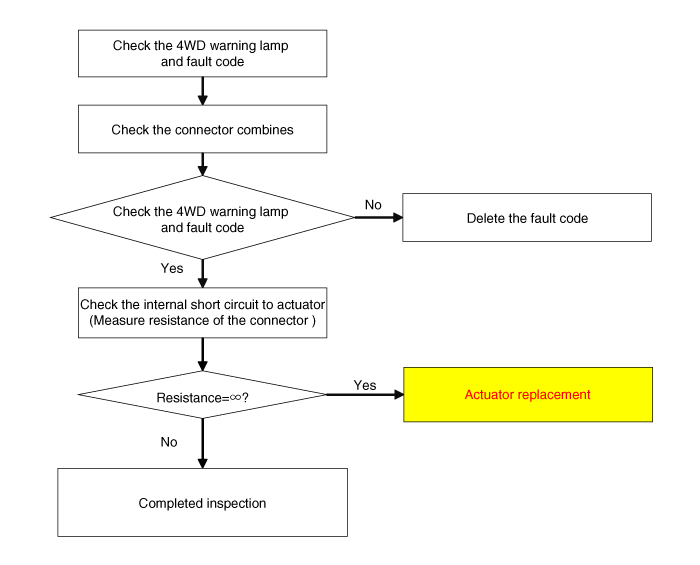

Процедура проверки масляного гидравлического двигателя (привода)

Удаление
1.
Снимите муфту в сборе.
(См. Система управления 4WD — «Муфта в сборе»)
2.

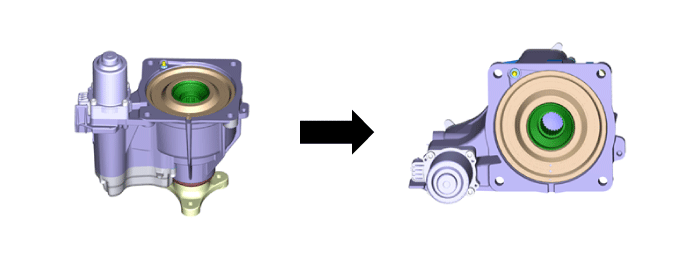

Продолжайте двигаться перпендикулярно после снятия узла муфты.
•
Продолжайте движение перпендикулярно во время удаления (установки) гидромотор (приводы).

•
Используйте инструмент (A), который позволяет вспомогательному оператору удерживайте или установите муфту в вертикальном положении.
•
Чтобы сторона входного вала (B) не была повреждена.

3.
Снимите гидравлический двигатель (А), предварительно ослабив болты с помощью шестигранного ключа.

•
Снимите гидравлический двигатель (приводы) после падения как можно больше остаточного масла внутри муфты. (около 5-10 сек)

Монтаж
1.
Перед установкой протрите поверхность (А) чистой тканью.

2.
Проверьте уплотнительные кольца (А) нового гидромотора (привода).

•
Вы должны предотвратить попадание пыли внутрь гидравлического двигатели (приводы) и корпус.
3.
После установки гидравлического двигателя (привода) (А) затяните болты.
•
При установке разъем двигателя должен быть обращен направление снаружи Муфты.
Момент затяжки :
8,8–10,8 Н·м (0,9–1,1 кгс·м, 6,5–8,0 фунт-фут)

•
При установке масло может рефлюксировать под давлением в отверстие сапуна (А).

•
Измените направление в направлении стрелки и положите на полу, как показано на рисунке.
※ Масло с обратным холодильником будет стекать на дно.
•
Вы должны предотвратить дополнительный обратный поток в соответствии с заказать, как показано на рисунке.

4.
Сотрите вытекшее масло с поверхности чистой тряпкой.
