Hyundai Kona: Процедуры ремонта привода отопителя/регулятора режимов

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Отопление, вентиляция, кондиционирование / Обогреватель / Процедуры ремонта исполнительного механизма управления режимами

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода управления режимами.

Убедитесь, что исполнительный механизм управления режимами работает в режиме оттаивания. при подключении 12 В к клемме 3 и заземлению клеммы 4.

Убедитесь, что исполнительный механизм управления режимами работает в режиме вентиляции. при подключении наоборот.

1. -
2. -
3. Режим разморозки
4. Режим вентиляции

5. Масса датчика
6. Сигнал обратной связи
7. Датчик (+5В)

4.	Подсоедините разъем привода управления режимами.

5.	Включите зажигание.

Проверьте напряжение между контактами 6 и 5.

•	Он будет отображать текущее положение привода. к элементам управления.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибки
вентиляция	0,5 ± 0,15	Низкое напряжение: 0,1 В или меньше
Разморозка	4,5 ± 0,15	Высокое напряжение: 4,9 В или более

7.	Если измеренное напряжение не соответствует спецификации, проверьте работу путем замены существующего исполнительного механизма управления режимами на новый оригинальный часть. После этого определить, возможна ли замена регулятора режима актуатор нужен или нет.

Диагностика с помощью GDS

Отопление, вентиляция и кондиционирование воздуха могут быть быстро диагностированы неисправные детали с помощью системы диагностики автомобиля (GDS).

※ Система диагностики (GDS) предоставляет следующую информацию.

(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.

(2) Текущие данные: проверка состояния входных/выходных данных системы.

(3) Проверка срабатывания: Проверка состояния работы системы.

(4) Дополнительные функции: другие элементы управления, такие как опция системы. и регулировка нуля.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль тестером.

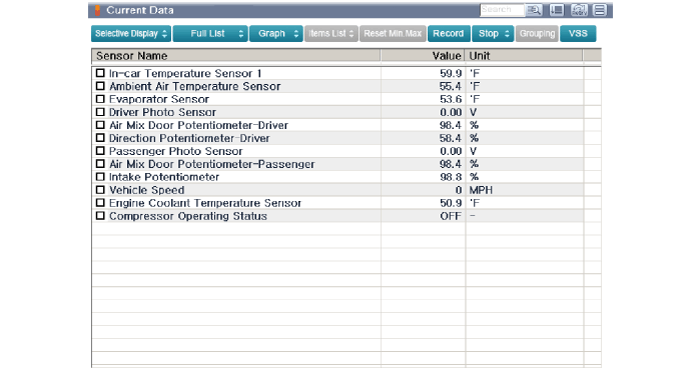

3.	Выберите меню «Текущие данные» для поиска текущего состояния входные/выходные данные. Входные/выходные данные для датчиков, соответствующих Режиму Привод управления можно проверить.

4.	Чтобы выполнить принудительную операцию по входным факторам исполнительного механизма управления режимом, выберите "ПРОВЕРКА ПРИВОДА".

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите основную подушку безопасности в сборе. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)

3.	Отсоедините разъем (А) и снимите привод управления режимами. (B) после ослабления крепежных винтов.

4.	Для установки выполните процедуру удаления в обратном порядке.

Привод управления режимами Описание и работа

Описание Привод управления режимами расположен на блоке отопителя. Он регулирует положение дверцы режимов, управляя исполнительным механизмом управления режимами. по сигналу...

Компоненты актуатора автоматического предотвращения запотевания и расположение компонентов

Расположение компонентов 1. Привод автоматической регистрации ...
