Hyundai Kona: Процедуры ремонта вентилятора / привода впуска

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Отопление, вентиляция, кондиционирование / воздуходувка / Процедуры ремонта привода впуска

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода впуска.

Убедитесь, что привод впуска переходит в положение подачи свежего воздуха, когда подключение 12 В к клемме 3 и заземление клеммы 4.

Убедитесь, что привод впуска переходит в положение рециркуляции. при подключении наоборот.

1. -
2. -
3. Свежий воздух
4. Рециркуляционный воздух

5. Датчик (+5В)
6. Сигнал обратной связи
7. Масса датчика

4.	Подсоедините разъем привода впуска.

5.	Включите зажигание.

Проверьте напряжение между контактами 6 и 5.

•	Он будет отображать текущее положение привода. к элементам управления.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибки
Свежий воздух	0,5 ± 0,15	Низкое напряжение: 0,1 В или меньше
Рециркуляционный воздух	4,5 ± 0,15	Высокое напряжение: 4,9 В или более

7.	Если впускной привод не работает должным образом, замените его заведомо исправный привод впуска и проверьте правильность работы.

8.	Замените впускной привод, если доказано, что есть проблема с этим.

Диагностика с помощью GDS

Отопление, вентиляция и кондиционирование воздуха могут быть быстро диагностированы неисправные детали с помощью системы диагностики автомобиля (GDS).

※ Система диагностики (GDS) предоставляет следующую информацию.

(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.

(2) Текущие данные: проверка состояния входных/выходных данных системы.

(3) Проверка срабатывания: Проверка состояния работы системы.

(4) Дополнительные функции: другие элементы управления, такие как опция системы. и регулировка нуля.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль тестером.

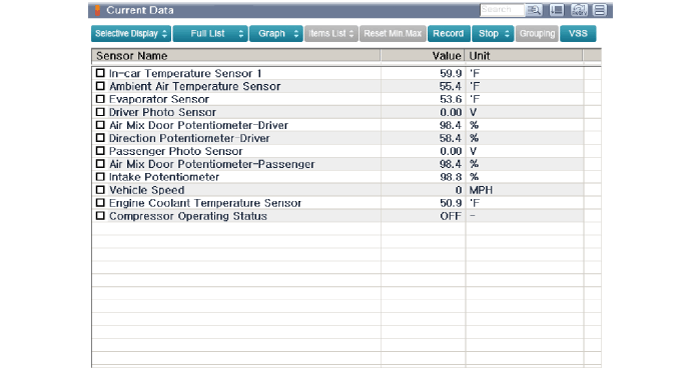

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввод/вывод данных. Входные/выходные данные для датчиков, соответствующих Впуску Актуатор можно проверить.

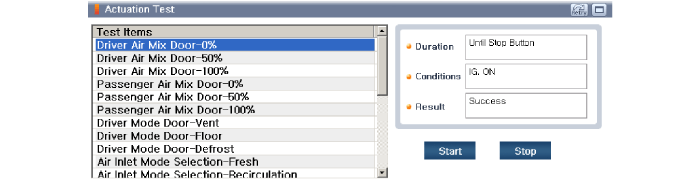

4.	Чтобы выполнить принудительную операцию по входным факторам исполнительного механизма впуска, выберите "ПРОВЕРКА ПРИВОДА".

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите основную подушку безопасности в сборе. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)

3.	Отсоедините разъем, а затем снимите исполнительный механизм впуска (А). после ослабления крепежных винтов.

4.	Для установки выполните процедуру удаления в обратном порядке.

Впускной привод Описание и работа

Описание Впускной привод расположен на блоке нагнетателя. Он регулирует прием дверь по сигналу блока управления. Нажатие переключателя выбора режима впуска будет с...
