Hyundai Kona: Индикаторы и датчики / Комбинация приборов Компоненты и расположение компонентов

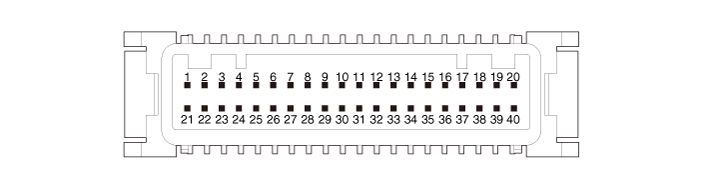

| Компоненты |
|
Нет
|
Описание
|
Нет
|
Описание
|
|
1
|
ЗАЗЕМЛЕНИЕ
|
21
|
Выключатель отключения (-)
|
|
2
|
Освещение (-)
|
22
|
Выключатель 1 (+)
|
|
3
|
Переключатель реостата (вниз)_Input
|
23
|
Выключатель 2 (+)
|
|
4
|
Переключатель реостата (вверху)_Input
|
24
|
МТ (позиция "N")
|
|
5
|
Дент
|
25
|
Переключатель режима драйвера_Input (только AT)
|
|
6
|
AT (положение «P»)
|
26
|
-
|
|
7
|
AT (положение «R»)
|
27
|
-
|
|
8
|
AT (позиция «N»)
|
28
|
Низкий уровень сигнала омывателя
|
|
9
|
AT (позиция «D»)
|
29
|
Мультимедиа-CAN (низкий)
|
|
10
|
AT (положение «S»)
|
30
|
Мультимедиа-CAN (высокий)
|
|
11
|
Immobilizer_Input
|
31
|
-
|
|
12
|
Скорость автомобиля_Ввод
|
32
|
Шасси-CAN (высокий)
|
|
13
|
Генератор_Ввод
|
33
|
Шасси-CAN (низкий)
|
|
14
|
Датчик топлива (+)_Input
|
34
|
-
|
|
15
|
-
|
35
|
-
|
|
16
|
Датчик топлива (-)_Input
|
36
|
-
|
|
17
|
Водоотделитель_Ввод
|
37
|
ЗАЗЕМЛЕНИЕ
|
|
18
|
Подушка безопасности (+)_Ввод
|
38
|
-
|
|
19
|
Переключатель давления масла_Input
|
39
|
IGN 1
|
|
20
|
-
|
40
|
Батарея (+)
|
Поиск неисправностей
Поиск неисправностей
Элемент ошибки
Симптом отказа
Пункты проверки
Подробные проверки
Соответствующие части/
...
Схема комбинации приборов
Принципиальная электрическая схема

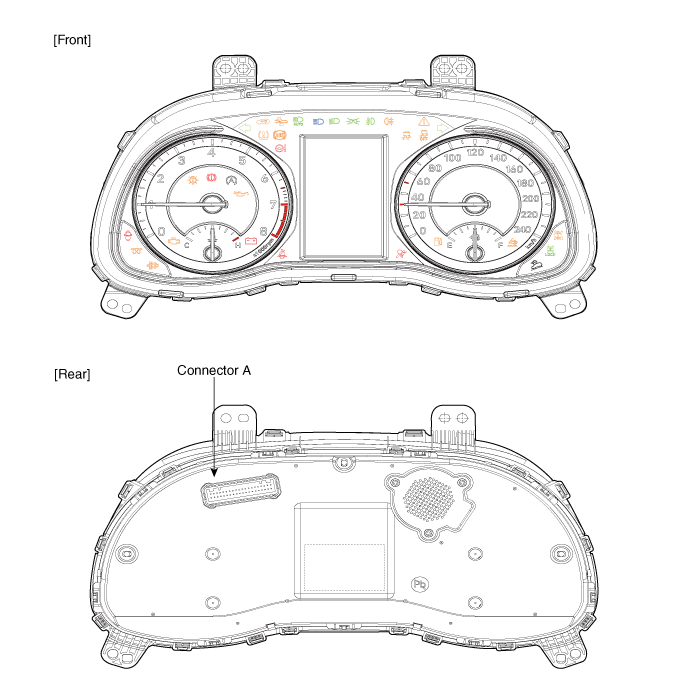

[Моно (3,5")]

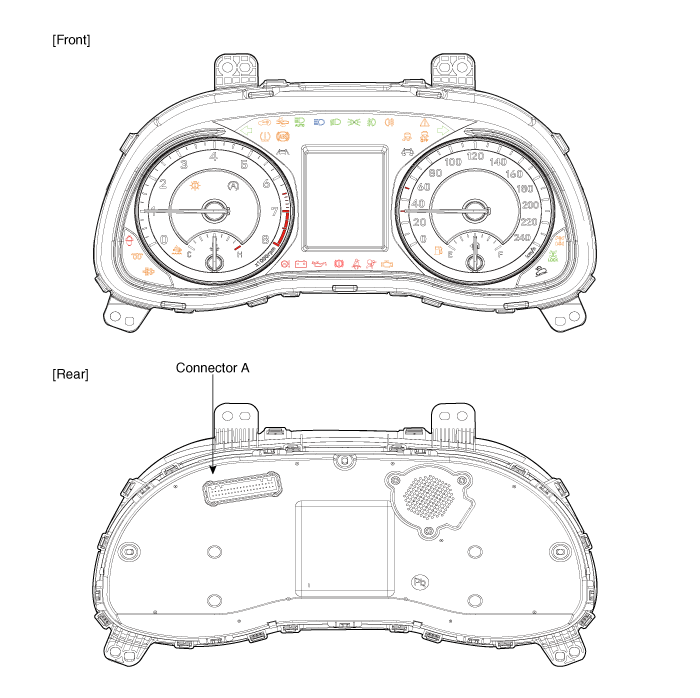

[Тип Super Vision (4,2")]

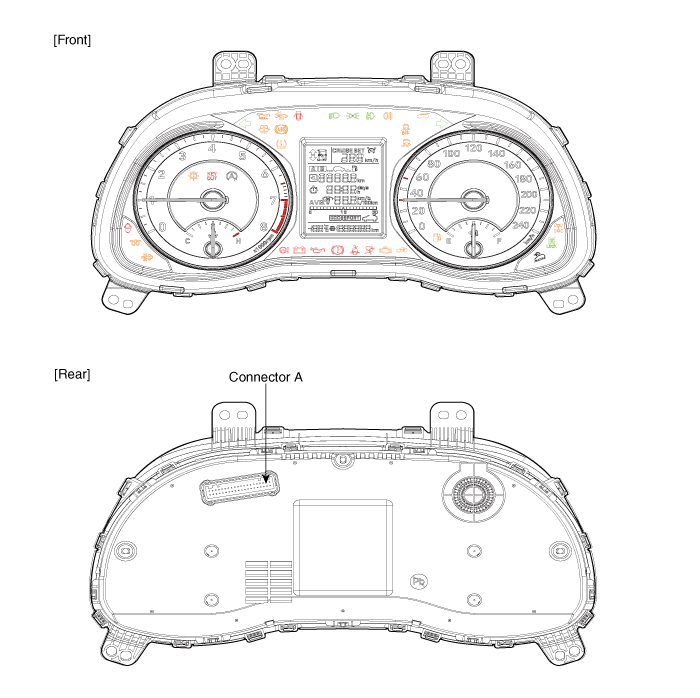

[Тип Super Vision (4,2")]
...
