Hyundai Kona: система управления двигателем / поиск и устранение неисправностей форсунок

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Управление двигателем/топливная система / Система управления двигателем / Устранение неисправностей инжектора

Форма сигнала

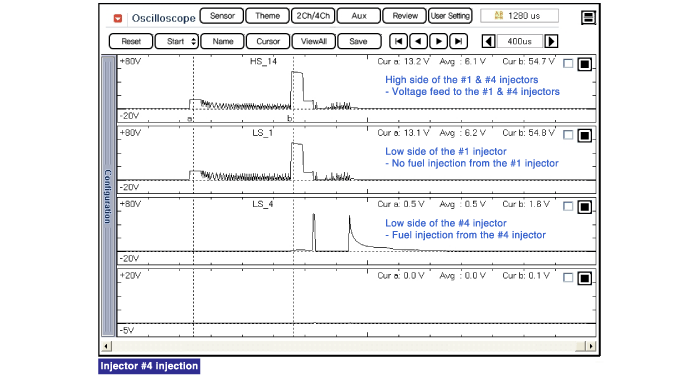

Три формы волны ниже взяты от форсунок №1 и №4. Верхняя форма волны находится со стороны высокого давления (сторона подачи) форсунок № 1 и № 4, а средняя форма сигнала со стороны низкого давления (со стороны земли) форсунки №1 и снизу форма сигнала с нижней стороны форсунки №4.
Средняя форма волны такая же, как и верхняя, потому что нет заземления. для схемы. При отсутствии тока в цепи форсунка №1 не работает. не под напряжением и топливо не течет.
Нижняя кривая показывает, что заземление подается и есть падение напряжения через форсунку №4. При протекании тока в цепи форсунка №4 находится под напряжением и топливо течет.

Технические характеристики инжектора
Спецификация Элемент Спецификация Сопротивление катушки (Ом) 1,5 ± 0,075 [20°C (68°F)] ...

Схемы форсунок
Принципиальная электрическая схема Соединитель жгута ...
