Hyundai Kona: Процедуры ремонта контроллера / блока управления отопителем и кондиционером (DATC)

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Отопление, вентиляция, кондиционирование / Контроллер / Блок управления отопителем и кондиционером (DATC) Процедуры ремонта

Самодиагностика
1.

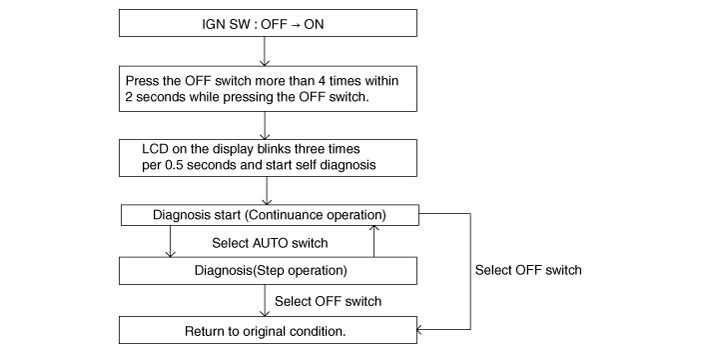

Процесс самодиагностики.

•

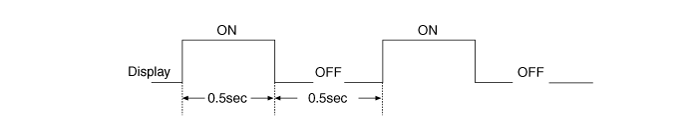

При работе с самодиагностикой нижеприведенная неисправность (самодиагностика код) будет мигать с интервалом 0,5 секунды на настройки отображения температуры (только со стороны водителя) а остальные символы выключены.
2.
Отображение кода неисправности
(1)

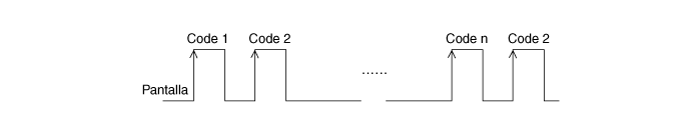

Продолжительная работа: Код DTC.

(2)
Продолжительная работа: Код DTC.

(3)

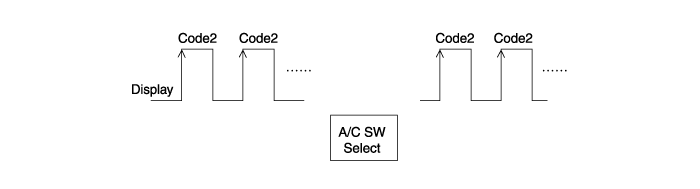

ЭТАПНАЯ операция.
A. Нормальный код или один код неисправности аналогичен непрерывной работе.
B. Код неисправности.

3.
Если во время проверки отображаются коды неисправностей, проверьте неисправность причины, обращаясь к кодам неисправностей.
Отображать
Описание ошибки
0
Нормальный
11
Incar датчик ОТКРЫТ
12
Датчик Incar КОРОТКИЙ
13
Датчик окружающей среды ОТКРЫТ
14
Датчик окружающего воздуха КОРОТКИЙ
17
Датчик испарителя ОТКР.
18
Датчик испарителя КОРОТКИЙ
19
Потенциометр температуры двери водителя РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
20
Ошибка потенциометра двери водителя
21
Потенциометр двери режима ОТКР. или КЗ.
22
Ошибка потенциометра двери режима
25
Потенциометр впускной дверцы ОТКР. или КОРОТК.
26
Ошибка потенциометра впускной двери
31
Датчик автоматического предотвращения запотевания (ОТКРЫТ)
Датчик автоматического предотвращения запотевания (КОРОТКИЙ)
32
Потенциометр двери пассажира РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
40
Привод автоматического предотвращения запотевания ОТКР. или КЗ.
41
Ошибка потенциометра двери для предотвращения запотевания
44
Генератор кластерных анионов Ошибка
45
Ошибка сигнала APT CAN
47
Ошибка сигнала RPM CAN
48
Скорость автомобиля Ошибка сигнала CAN
49
Температура охлаждающей жидкости двигателя Ошибка сигнала CAN

4.
Отказоустойчивый
НЕТ
Элемент
Вина
Отказоустойчивый
1
Инкар датчик
Открытый или короткий
Контроль со значением 25°C(77.0°F)
2
Датчик внешней среды
Открытый или короткий
Контроль со значением 20°C(67°F)
3
Датчик испарителя
Открытый или короткий
Контроль со значением -2°C(28,4°F)
4
Потенциометр двери режима
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
Зафиксируйте положение вентиляции, выбрав IG ON → OFF.
Зафиксируйте положение разморозки при выборе продувки пола.
5
Потенциометр дверцы температуры (MTC)
Открытый или короткий
Если установка температуры 1–7 ступеней, зафиксируйте в положении максимального охлаждения.
Если установка температуры 8 - 15 ступеней, зафиксируйте положение максимального нагрева.
6
Потенциометр дверцы температуры (DATC)
Открытый или короткий
Если задана температура 17°C (62,6°F) - 24,5°C (76,1°F), зафиксируйте в положении максимального охлаждения.
Если установка температуры 25°C (77°F) - 32°C (89,6°F), зафиксируйте на положение максимального нагрева.
7
Потенциометр впускной двери
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки.
(См. Crash Pad — «Нижняя панель Crash Pad»)
3.
Снимите декоративную накладку аварийной подушки в сборе [RH].
(См. Crash Pad - «Узел отделки Crash Pad [RH]»)
4.
Снимите верхнюю переднюю отделку консоли.
(См. Консоль пола — «Сборка консоли пола»)
5.
После ослабления крепежных винтов снимите контроллер кондиционера и отопителя. блок (А).

6.
Отсоедините разъем (А) и воздушный шланг (В).

7.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
