Hyundai Kona: Система освещения / Процедуры ремонта фар

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Электрическая система кузова / Система освещения / Процедуры ремонта фар

Инструкции по наведению фар
[Механическое прицеливание]
Фары должны быть направлены с помощью соответствующего оборудования для регулировки луча, и в соответствии с инструкциями производителя оборудования.
•
Если существуют какие-либо нормативные акты, касающиеся цели фары в зоне, где будет использоваться транспортное средство, настроить так, чтобы соответствовать этим требованиям.
Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать направление фары. Если установка луча оборудования нет, выполните следующие действия:
1.
Накачайте шины до указанного давления и снимите любые нагрузки. из автомобиля, кроме водителя, запасного колеса и инструментов.
2.
Автомобиль должен стоять на ровном полу.
3.
. Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующие центры фар) и горизонтальная линия (горизонтальная линия, проходящая через центр фар) на экране.
4.
Когда налобный фонарь и аккумулятор находятся в нормальном состоянии, направьте голову лампы так, чтобы самая яркая часть падала на горизонтальную и вертикальную линии.
A: Вертикально (дальний/ближний свет)
B : Горизонтальное (дальний/ближний свет)
(1)

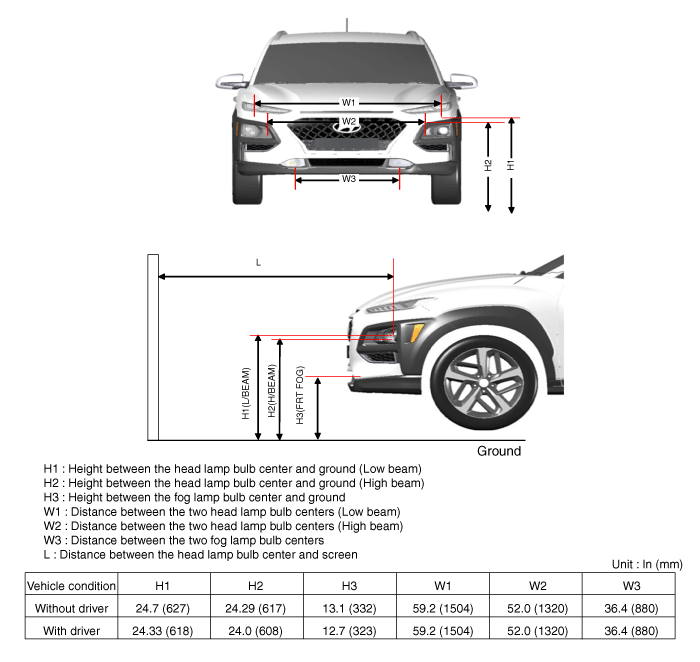

Головной фонарь (Стандарт (Галоген))

(2)

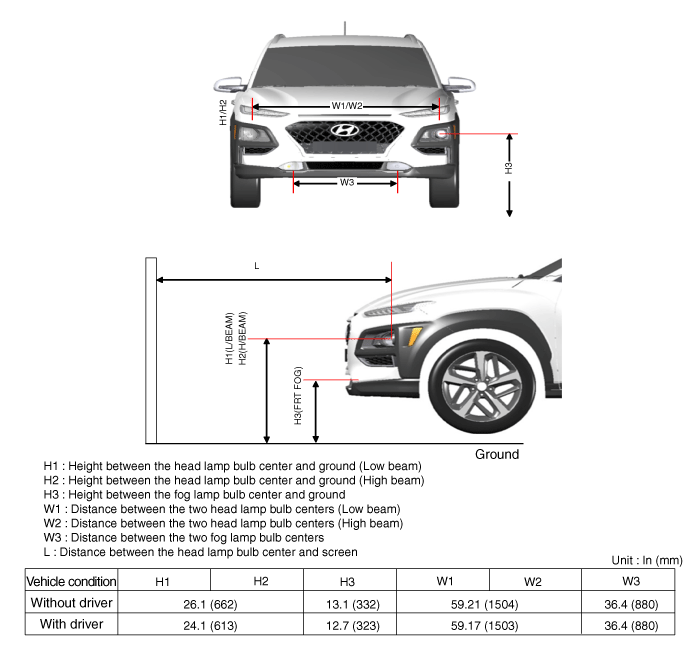

Налобный фонарь (двухфункциональный)

[Направление передних противотуманных фар]
Передние противотуманные фары должны быть направлены так же, как и голова лампы наводящие.
При нормальном состоянии передних противотуманных фар и аккумуляторной батареи направьте передний противотуманные фары, поворачивая регулировочный винт (А) с помощью отвертки.

Точка прицеливания фар и противотуманных фар
[галоген]

Би-функция

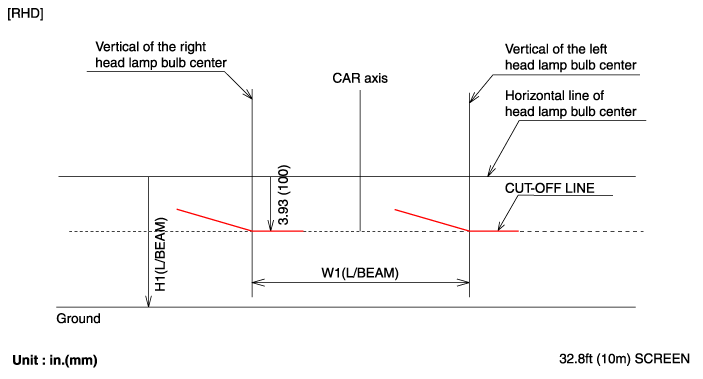

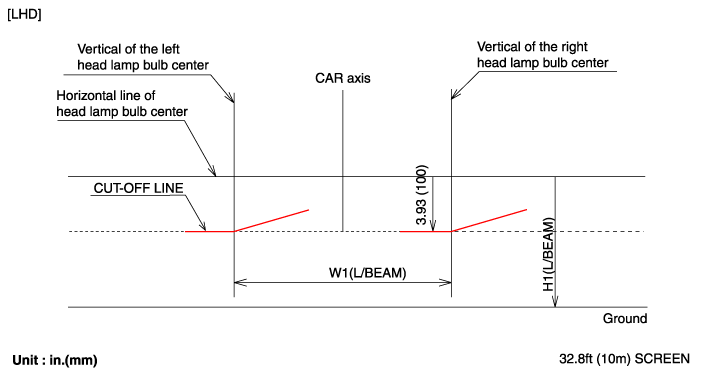

1.
Фара головного света (ближний свет)
–
Включите ближний свет без водителя.
–
Светотеневая граница должна проецироваться на светотеневую линию показано на картинке.
–
Если установлено устройство регулировки уровня фар, отрегулируйте переключатель устройства выравнивания фонаря с 0 положениями.

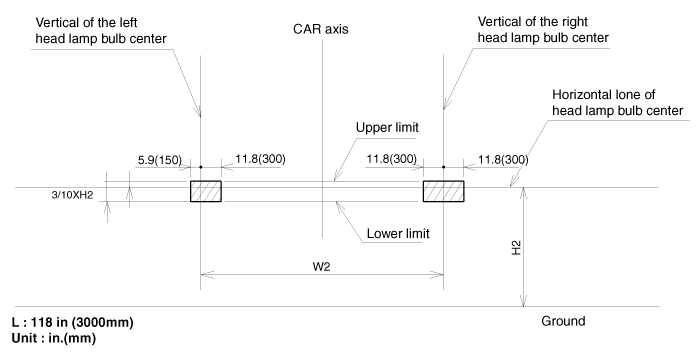

2.
Фара головного света (дальний свет)
–
Включите дальний свет без водителя.
–
Светотеневая граница должна проецироваться на светотеневую линию показано на картинке.
–
При наведении на ближний свет вертикальное наведение следует регулировать после регулировки горизонтального наведения.
–
Если установлено устройство регулировки уровня фар, отрегулируйте переключатель устройства выравнивания фонаря с 0 положениями.

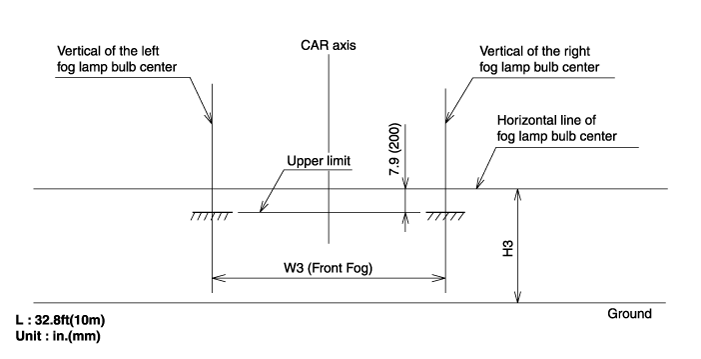

3.
Включите передний противотуманный фонарь без присутствия водителя.
Светотеневая граница должна проецироваться в допустимом диапазоне (заштриховано). область)

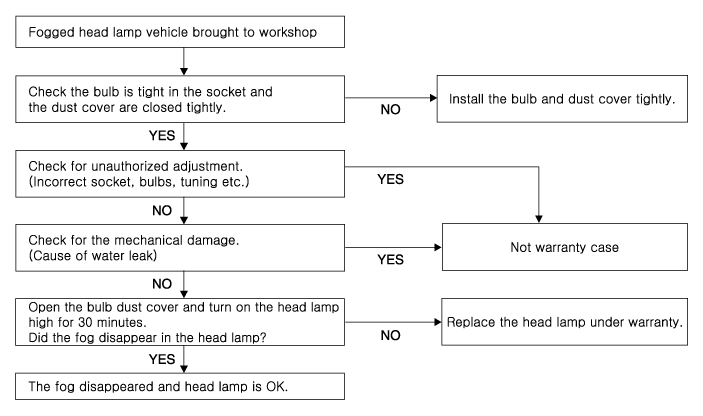

Запотевание фар
Проверьте приведенную ниже процедуру, когда фара запотела.

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
3.
Отсоедините разъем фары (А).

4.
Снимите фару, предварительно отвернув болты крепления.

Монтаж
1.
Установите фару в сборе после подсоединения разъема.
2.
Установить накладку переднего бампера.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
Замена
[Лампа указателя поворота]
1.
Выключите питание головного фонаря.
2.
Выньте патрон лампы (В) и лампу указателя поворота (А) из сборка лампы.

[Лампочка (ближний свет)]
1.
Выключите питание головного фонаря.
2.
Снимите колпачки ламп с фары в сборе после поворота. направлении против часовой стрелки.

3.
Снимите лампу ближнего света фары, предварительно вынув патрон из сборка головного фонаря.

[Лампочка (дальний свет)]
1.
Выключите питание головного фонаря.
2.
Снимите колпачки ламп с фары в сборе после поворота. направлении против часовой стрелки.

3.
Снимите лампу дальнего света фары, отсоединив фиксатор. закрепите и отсоедините разъем лампы.
