Hyundai Kona: Процедуры ремонта системы управления коробкой передач с двойным сцеплением / механизма привода коробки передач

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система DCT (трансмиссия с двойным сцеплением) / Система управления коробкой передач с двойным сцеплением / Процедуры ремонта зубчатого привода в сборе

Удаление
1.
Снимите воздушный фильтр в сборе и воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр»)
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Снимите ЕСМ.
(См. Система управления двигателем — «ECM»)
4.
Отсоедините проводку после ослабления болта (А).
5.
Отсоедините разъем соленоида привода переключения передач (С).
6.
Отсоедините разъем электродвигателя привода редуктора (D).

7.
Снимите редукторный привод в сборе после ослабления болтов (A-2ea, Б-3еа).
Момент затяжки :
(A): 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
(B): 19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт-фут)

Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
•
Перед установкой шестерни проверьте приведенную ниже информацию. актуатор в сборе.
1)
Убедитесь, что редукторный привод находится в «нейтральном» состоянии.
2)
Проверьте собранное состояние уплотнительных колец (А).

3)
Нанесите трансмиссионное масло на поверхность уплотнительных колец.
4)
Проверьте собранное состояние установочных штифтов (A).

•

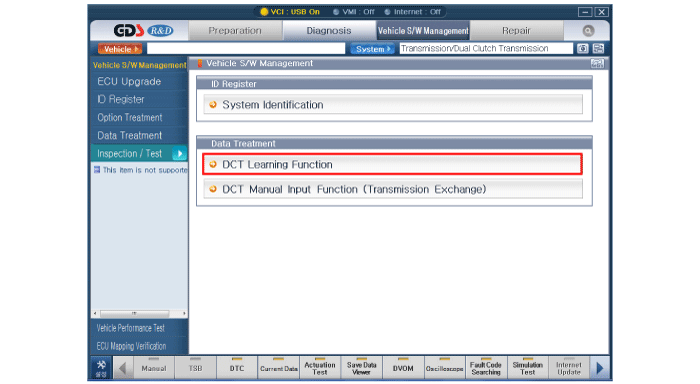

Выполните процедуру обучения точки касания сцепления, используя ГРС после замены привода редуктора в сборе.
