Описание
Модуль управления топливным насосом (FPCM) установлен с правой стороны топливного бака. бак и управляет двигателем постоянного тока, установленным внутри топливного насоса низкого давления. Модуль сравнивает мгновенную информацию о давлении топлива, измеренную топливным датчик давления (FPS) с информацией о целевом давлении топлива, предоставляемой ECM и создает желаемое целевое давление топлива, управляя топливным насосом. двигатель и регулирование расхода топлива в топливопроводе низкого давления между топливные насосы низкого и высокого давления.

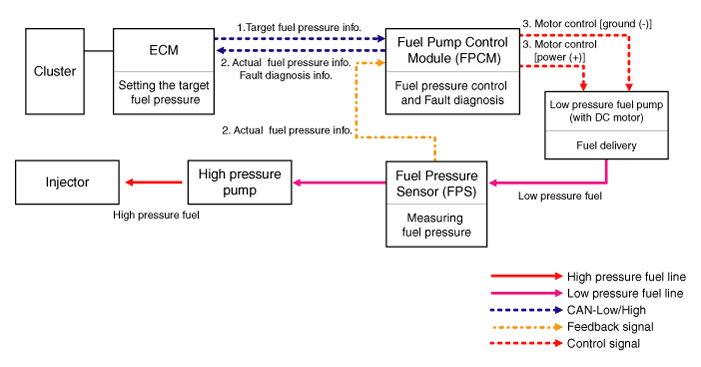

Операция

1.
ECM передает информацию о целевом давлении топлива в FPCM через CAN. сеть.
2.
FPS предоставляет FPCM информацию о фактическом давлении низкого давления. топливопровод высокого давления между топливными насосами низкого и высокого давления, и FPCM передает информацию в ECM. Кроме того, FPCM диагностирует неисправности в FPCM, двигателе топливного насоса и FPS, а затем предоставляет диагностику информацию в ЭБУ.
3.
FPCM сравнивает фактическую информацию о давлении топлива, измеренную FPS с информацией о целевом давлении топлива, предоставленной ECM и контролирует напряжение, подаваемое на топливный насос низкого давления двигатель. FPCM продолжает регулировать расход топлива, контролируя низкий давление топливного насоса в зависимости от оборотов двигателя (об/мин) и загрузки автомобиля.
