Hyundai Kona: Принципиальные схемы системы подачи топлива / датчика давления топлива (FPS)
Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Датчик давления топлива (FPS) Принципиальные схемы

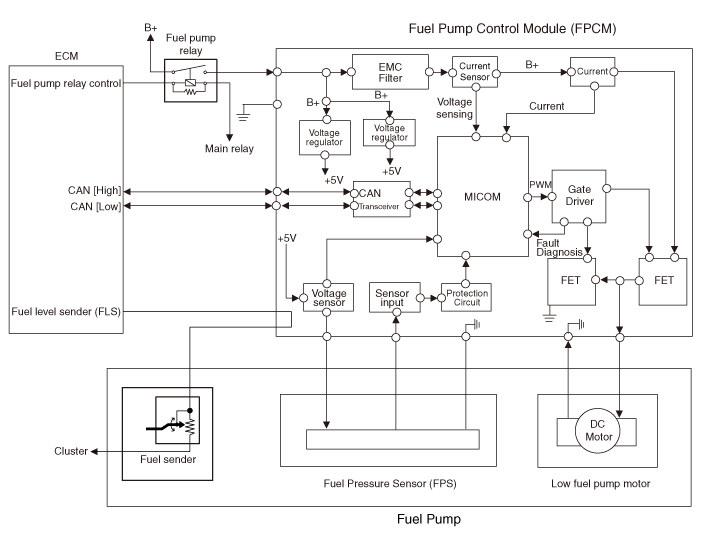

| Принципиальная электрическая схема |

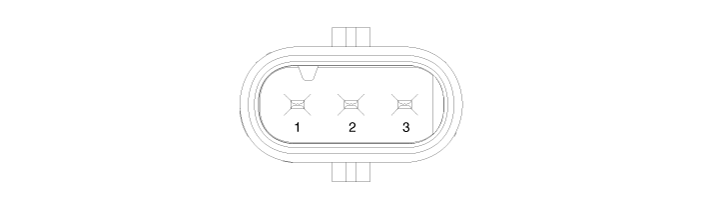

| Иллюстрация терминала |
| Терминал Функция |
|
Нет
|
Функция
|
Подключен к
|
|
1
|
Источник питания датчика давления топлива (FPS)
|
Модуль управления топливным насосом (FPCM)
|
|
2
|
Вход сигнала датчика давления топлива (FPS)
|
Модуль управления топливным насосом (FPCM)
|
|
3
|
Датчик давления топлива (FPS) пах
|
Модуль управления топливным насосом (FPCM)
|
Технические характеристики датчика давления топлива (FPS)
Спецификация
Давление
[кПа (кгс/см², psi)]
Выходное напряжение (В)
50 (0,51, 7,3)
0,3
600 (6,12, 87,0)
...
Датчик давления топлива (FPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Проверьте выходное напряжение датчика давления топлива (FPS).
...
