Hyundai Kona: Процедуры ремонта стеклоочистителя/омывателя/двигателя переднего стеклоочистителя

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Процедуры ремонта двигателя переднего стеклоочистителя

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
При необходимости ослабьте фиксатор щетки стеклоочистителя, потянув вверх и снимите щетку стеклоочистителя с внутреннего радиуса рычага стеклоочистителя.

3.
Снимите верхнюю крышку капота.
(См. Корпус — «Верхняя крышка кожуха»)
4.
Отсоедините разъем антиобледенителя ветрового стекла (В) после ослабления крепежных болтов узла электродвигателя стеклоочистителя (А).

5.
Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А).

6.
Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А).

•
Перед снятием двигателя стеклоочистителя и рычажного механизма в сборе убедитесь, что рычажный механизм остановился в положении автоматической остановки.
•
Чтобы точно установить кривошип электродвигателя стеклоочистителя, проверьте что рычажный механизм совмещен с шатуном в прямая линия и угол каждой связи.
•
Будьте осторожны, чтобы не погнуть соединение.

7.
Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.

•
Чтобы точно установить кривошип электродвигателя стеклоочистителя, проверьте что рычажный механизм совмещен с шатуном в прямая линия и угол каждой связи.
•
Будьте осторожны, чтобы не погнуть соединение.
8.
Снимите кривошип (А) после ослабления гайки (В).

9.
Снимите двигатель стеклоочистителя (А) после ослабления болтов.

Монтаж
1.
Установите мотор стеклоочистителя.
2.
Установите кривошип.
Момент затяжки :
14,7–19,6 Нм (1,5–2,0 кгс·м, 10,8–14,5 фунт-сила·фут)
•
Чтобы установить кривошип электродвигателя стеклоочистителя, убедитесь, что что рычажный механизм совмещен с шатуном в прямой линии и установите угол каждой связи точно.
3.
Установите нижнюю и верхнюю тяги на кривошип электродвигателя стеклоочистителя.
4.
Установите двигатель стеклоочистителя и рычажный механизм в сборе, а затем подсоедините разъем моторчика стеклоочистителя.
Момент затяжки :
7,0–11,0 Нм (0,7–1,1 кгс·м, 5,0–7,9 фунт-сила·фут)
5.
Установите верхнюю крышку капота.
6.
Установите рычаг и щетку стеклоочистителя ветрового стекла.
Момент затяжки :
23,0–27,0 Нм (2,3–2,7 кгс·м, 16,6–19,5 фунт-сила·фут)
•
Электродвигатель стеклоочистителя должен быть зациклен, чтобы Убедитесь, что он находится в положении парковки.
При необходимости отрегулируйте рычаг и щетку стеклоочистителя.
7.
Установите рычаг и щетку стеклоочистителя в указанное положение.
A: Положение автоматической остановки (лезвие)

осмотр
1.
Снимите разъем (А) с электродвигателя стеклоочистителя.

2.
Подсоедините положительный (+) провод аккумулятора к клемме 3 и отрицательный (-) провод к клемме 5.
Нет
Описание
1
-
2
Батарея +
3
Парковка мотора стеклоочистителя
4
Высокоскоростной
5
Земля
6
Низкая скорость

Осмотр (с ГРС)
1.
Система жгута проводов на кузове может проверить неисправные детали быстрее с тестером для автомобиля (GDS).
Тестер (GDS) предоставляет следующую информацию.
(1)
Самостоятельная проверка: проверка кода неисправности (DTC) и дисплея
(2)
Данные датчика: проверка состояния входных/выходных данных системы.
(3)
Принудительное вождение : Проверка состояния работы системы
(4)
Дополнительная функция: другое управление, такое как система опция и настройка нулевой точки
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль
с тестером.
3.
Выберите модуль для проверки после выбора BCM.
•
Выберите «BCM» и «Модуль приборной панели (IPM)». для проверки модуля приборной панели (IPM).

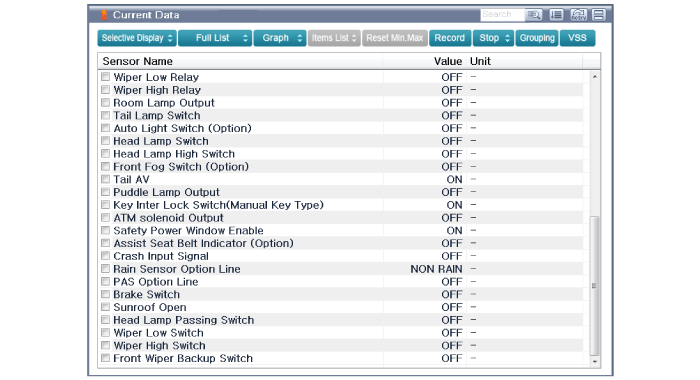

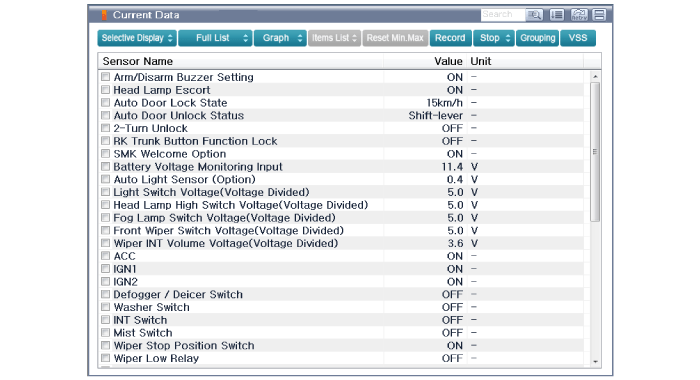

4.
Выберите меню «Контроль ввода/вывода» для поиска текущего состояние входных/выходных данных.
Входные/выходные данные для датчиков, соответствующих Модуль панели (IPM)" можно проверить.
