Hyundai Kona: Напольная консоль / Сборка напольной консоли Компоненты и расположение компонентов
Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации
/
Кузов (внутри и снаружи)
/
Напольная консоль
/ Сборка напольной консоли Компоненты и расположение компонентов
| Расположение компонента |

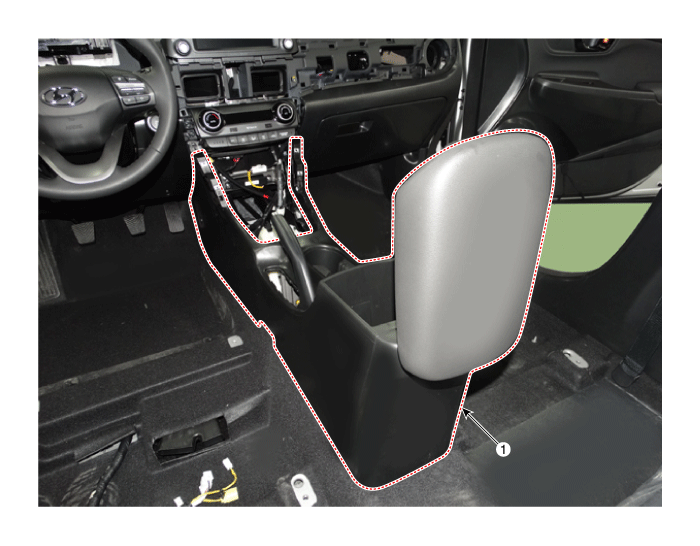

| [Ручная консоль] |
|
1. Сборка напольной консоли
|
|

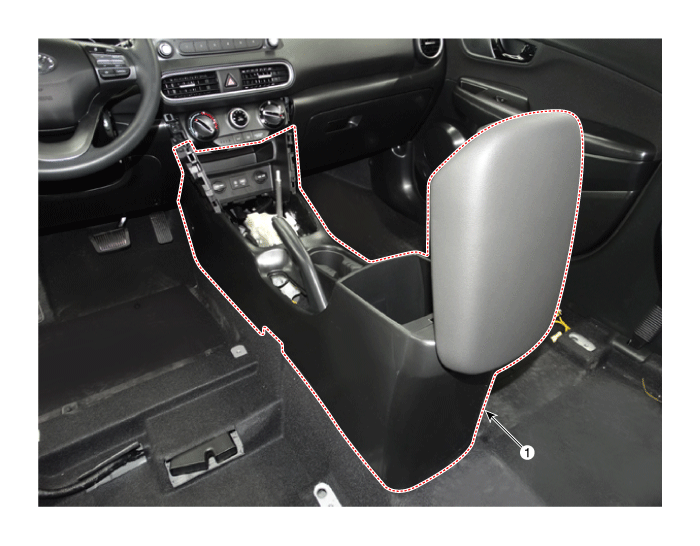

| [Автоматическая консоль] |
|
1. Сборка напольной консоли
|
|
Компоненты и расположение компонентов
Компоненты
1. Заднее крепление напольной консоли
скобка
2. Центральный монтажный кронштейн напольной консоли
3. Сборка напольной консоли
4. Коврик для ящика для хранения консоли
5. Парковка...
Процедуры ремонта напольной консоли в сборе
Замена
[Ручная консоль]
•
Наденьте перчатки, чтобы не поранить руки.
...
Дополнительная информация:
Hyundai Kona (OS) 2018-2023 Service Manual: Специальные сервисные инструменты
Специальные сервисные инструменты
Инструмент (номер и название)
Иллюстрация
Использовать
09581-2Т100
Расширитель поршня
Разведение поршня переднего дискового тормоза.
09964-C1100
Отражатель FCA
...
Hyundai Kona (OS) 2018-2023 Service Manual: Обогрев руля Схемы
Схематическая диграмма
Терминал Функция
Приколоть
Функция
С22
Зажигание 2_Подогрев рукоятки питания
С11
Ручка с подогревом
А21
НТК (-)
В15
НТК (+)
...
