Hyundai Kona: Система AVN / Компоненты внешнего усилителя и расположение компонентов
Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации
/
Электрическая система кузова
/
Система АВН

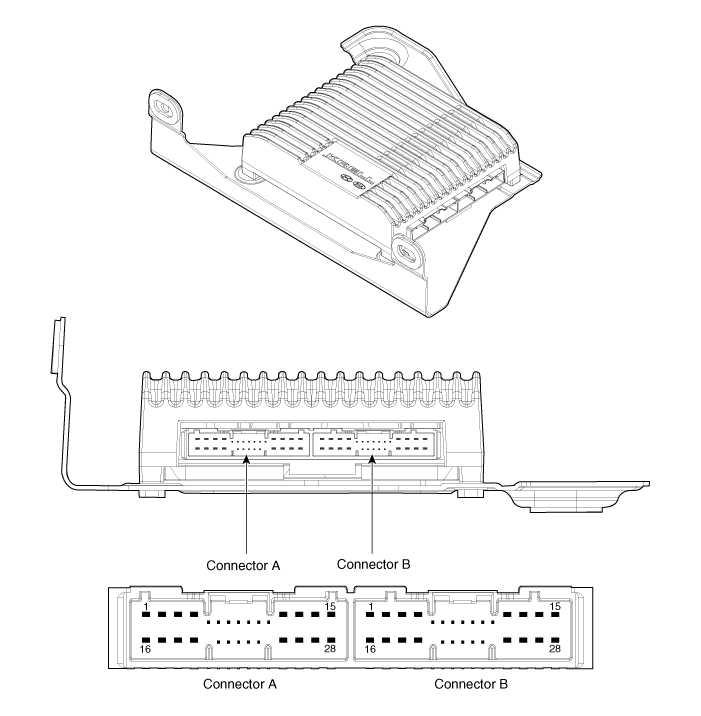

/ Внешние компоненты AMP и расположение компонентов
| Компоненты |
|
НЕТ
|
Соединитель А
|
НЕТ
|
Соединитель Б
|
|
1
|
БАТТ (+)
|
1
|
Динамик задней двери - левый (+)
|
|
2
|
БАТТ (+)
|
2
|
Динамик задней двери - левый (-)
|
|
3
|
БАТТ (+)
|
3
|
Динамик задней двери - правый (+)
|
|
4
|
БАТТ (+)
|
4
|
Динамик задней двери - правый (-)
|
|
5
|
-
|
5
|
-
|
|
6
|
Мультимедийная шина CAN (высокая)
|
6
|
-
|
|
7
|
Мультимедиа CAN (низкий уровень)
|
7
|
-
|
|
8
|
АКК
|
8
|
-
|
|
9
|
Голос навигации (+)
|
9
|
-
|
|
10
|
-
|
10
|
-
|
|
11
|
-
|
11
|
-
|
|
12
|
Динамик передней двери - левый (+)
|
12
|
-
|
|
13
|
Динамик передней двери - левый (-)
|
13
|
-
|
|
14
|
Высокочастотный динамик передней двери - правый (+)
|
14
|
-
|
|
15
|
Высокочастотный динамик передней двери — правый (-)
|
15
|
-
|
|
16
|
Земля
|
16
|
Сабвуфер (+)
|
|
17
|
Земля
|
17
|
Сабвуфер (-)
|
|
18
|
Земля
|
18
|
Центральный динамик (+)
|
|
19
|
Земля
|
19
|
Центральный динамик (-)
|
|
20
|
SPDIF (высокий)
|
20
|
-
|
|
21
|
SPDIF (низкий)
|
21
|
-
|
|
22
|
SPDIF GND
|
22
|
-
|
|
23
|
Голос навигации (-)
|
23
|
-
|
|
24
|
IGN 1
|
24
|
-
|
|
25
|
Передний высокочастотный динамик — левый (+)
|
25
|
-
|
|
26
|
Передний высокочастотный динамик — левый (-)
|
26
|
-
|
|
27
|
Передний высокочастотный динамик — правый (+)
|
27
|
-
|
|
28
|
Передний высокочастотный динамик — правый (-)
|
28
|
-
|
