Hyundai Kona: Процедуры ремонта системы ESP (электронной программы стабилизации) / блока управления ESP

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Тормозная система / Система ESP (электронная программа стабилизации) / Процедуры ремонта блока управления ESP

Удаление
1.
Выключите зажигание, а затем отсоедините отрицательный (-) аккумулятор. кабель.
2.
Отсоедините впускной шланг промежуточного охладителя (А) от турбонагнетателя, а затем снимите впускной патрубок промежуточного охладителя (В). [Бензин 1,6 Т-ГДИ]
Момент затяжки
Зажим: 4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт-фут)
Крепежный болт: 18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

3.
Потяните вверх замок разъема HECU, а затем отсоедините разъем. (А).

4.
Отделите тормозные трубки от HECU, отвернув гайки (6 шт.) против часовой стрелки с помощью гаечного ключа.
Момент затяжки :
12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

Момент затяжки :
18,6–22,5 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

5.
Ослабьте гайку крепления модуля управления АБС (А) и снимите блок управления АБС. блок управления с автомобиля.
Момент затяжки :
12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

6.
Отделите кронштейн (B) после удаления крепежного болта из HECU. (А).

•
Никогда не пытайтесь разобрать АБС.
•
HECU необходимо транспортировать и хранить в.
•
Никогда не ударяйте по АБС.
Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. Система ESP (электронная программа стабилизации) — «Прокачка системы ESP»)
4.
Проведите вариантное кодирование.
5.
Проведите автоматическую калибровку сенсора.
6.
Проведите калибровку датчика продольного ускорения.
Корректирование
Процедура диагностики с помощью диагностического прибора
В качестве руководства по методам диагностики с помощью диагностического устройства основное содержание следующие:
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части со стороны водителя. аварийную панель к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля GDS, затем выберите ОК.

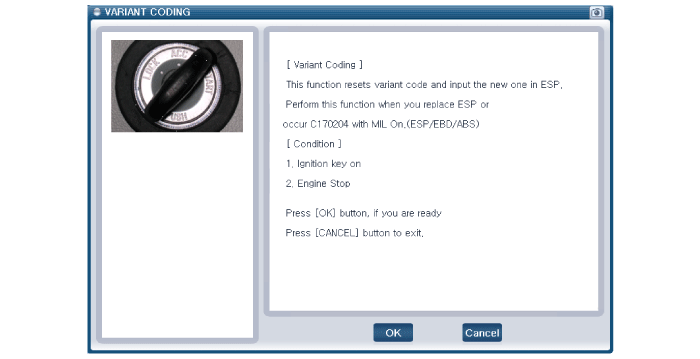

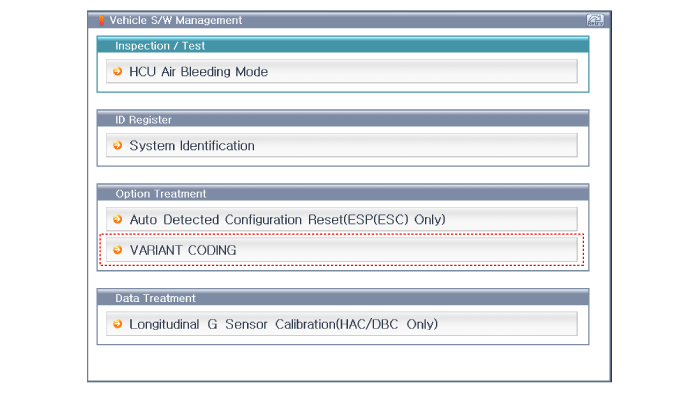

[Вариант кодирования]

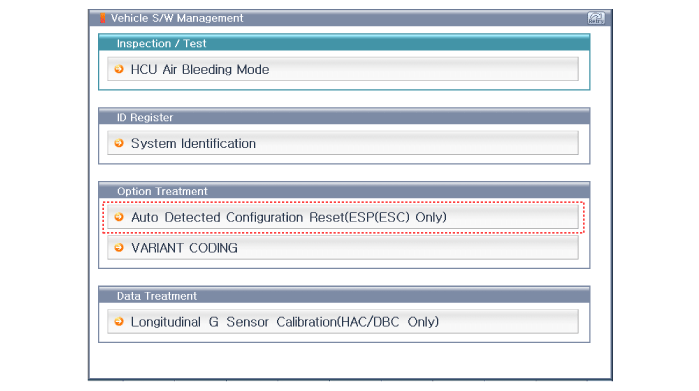

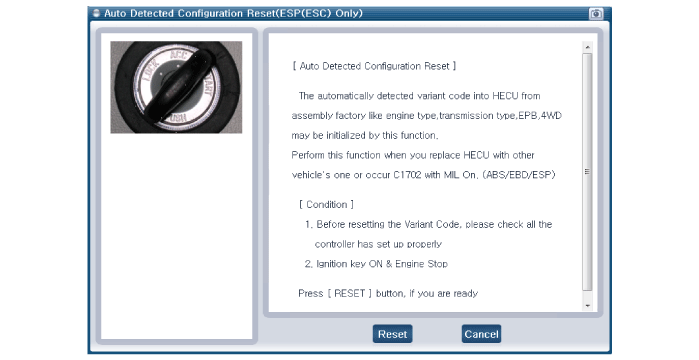

[Автоматическая калибровка датчика]

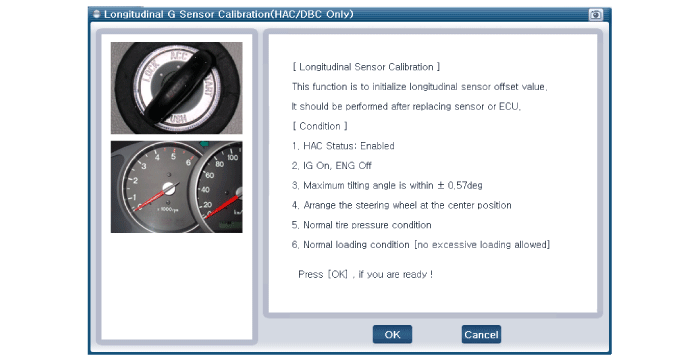

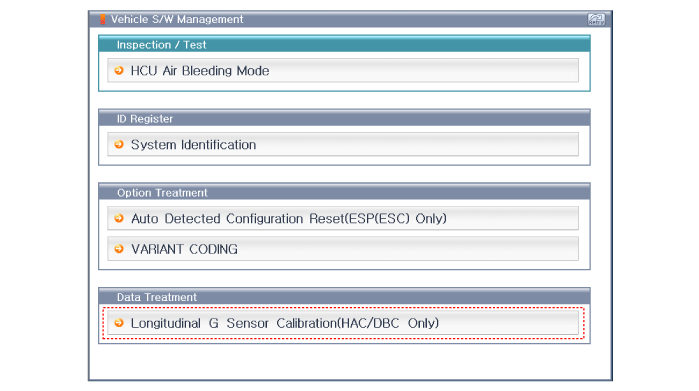

[Калибровка датчика продольного ускорения]
