Удаление
1.
Снимите коробку передач с двойным сцеплением с автомобиля.
(См. Система двойного сцепления — «DCT»)
2.
Снимите стопорное кольцо (А), а затем снимите шлицевую втулку (В).

3.
Снимите стопорное кольцо (А).

•
Стопорное кольцо может деформироваться при снятии принудительным способом. и не может использовать его повторно.
•
Если сложно снять стопорное кольцо из-за заедания, освободите застрявший с помощью резинового молотка с центром цилиндр установщика двойного сцепления (09430-2A240) и затем снимите стопорное кольцо.
•
Будьте осторожны, чтобы не повредить опорный подшипник узла двойного сцепления. резиновый уплотнитель.
4.
Снимите узел двойного сцепления (А) с помощью специального инструмента для обслуживания. [№ SST: 09430-C1180].

Монтаж
•
Проверьте состояние нанесенной смазки на шлицевую часть входного вала. (A) перед установкой узла двойного сцепления. Если есть без смазки на каждом конце шлица до 10 мм.
•
При чрезмерном нанесении смазки смазка может быть рассеяна центробежным способом. сила, которая может загрязнить диск сцепления. Это может вызвать потеря силы трения
Специфицированная смазка : Консистентная смазка для автомобилей с противозадирными свойствами
Количество: 0,15 - 0,25 г

1.
Установите SST (№:09430-2A240) на опорный подшипник с двойное сцепление в сборе (А).

2.
Установите узел двойного сцепления (A) с помощью SST (№: 09430-2A240). после Установите SST (№: 09430-2A240) со стороны картера сцепления.

3.
Установите стопорное кольцо (А).

•
При установке убедитесь, что двойное сцепление стопорное кольцо надежно сидит на своем месте.
•
При установке никогда не используйте повторно деформированное двойное сцепление. стопорное кольцо.
4.
Установите шлицевую ступицу (В) и стопорное кольцо (А).

5.
Установите коробку передач с двойным сцеплением в сборе.
(См. Система двойного сцепления — «DCT»)
6.
Выполните рабочие процедуры для сброса компенсации абразивного износа после установки новый узел двойного сцепления.
(См. узел привода сцепления - «Регулировка»)
7.

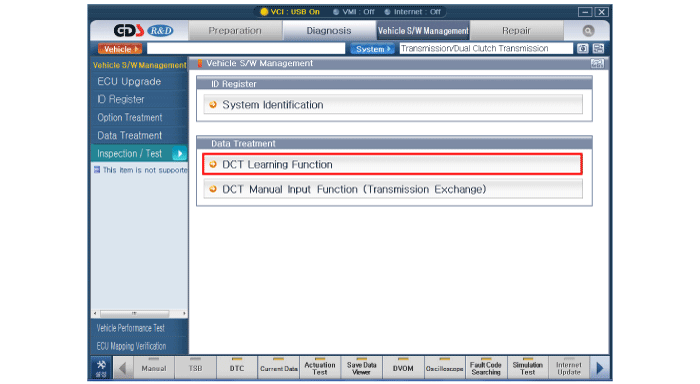

Выполните процедуру обучения точки касания сцепления с помощью GDS после замена блока двойного сцепления.

•
Даже если вы сняли и снова установили привод сцепления, не забудьте выполнить обучение точки касания.
•
Если вы заменили узел двойного сцепления или сцепление привода, обязательно выполните обучение точки касания.
