Hyundai Kona: бесключевой доступ и охранная сигнализация / Описание и работа
Состояние охранной сигнализации [состояние B/A]
Б/А государство
|
Описание
|
СНЯТЬ С ОХРАНЫ
|
|
1)
|
В состоянии «DISARM» запрет запуска автомобиля отсутствует. Так когда
открыта дверь, капот или задняя дверь, звуковой сигнал отсутствует
и мигает.
|
|
2)
|
Если батарея отключена, когда состояние не "ARM/ARMWAIT/ALARM/REARM",
Состояние B/A устанавливается в состояние «DISARM».
|
|
3)
|
В состоянии «DISARM» индикатор безопасности продолжает мигать.
|
|

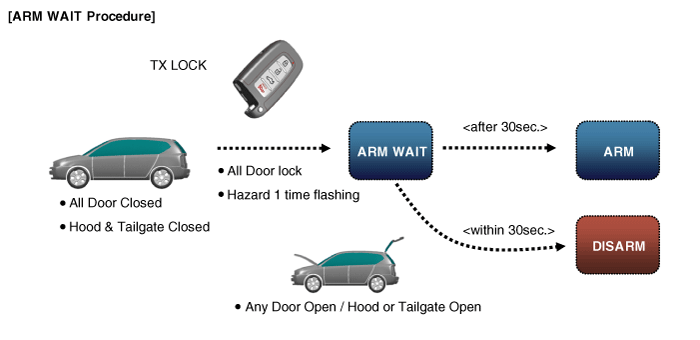

ПОДГОТОВКА
|
|
1)
|
В состоянии "ARMWAIT", когда таймер "30сек." работает, если это
таймер достигает «30 секунд», состояние переходит в состояние «ARM».
|
|
2)
|
Если батарея отключена в состоянии "ARMWAIT",
Состояние B/A установлено в состояние "ARMWAIT", а таймер "30 сек"
перезапущен.
|
|
3)
|
В состоянии "ARMWAIT" индикатор безопасности продолжает гореть.
|
|
※ Примечание: В системе Smart Key это работает так же, как и с пассивным замком.
Б/А государство
|
Описание
|

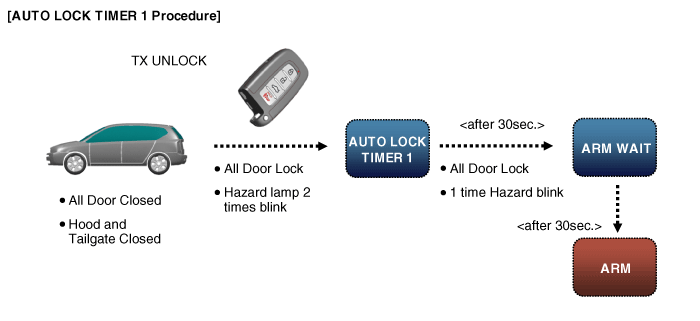

ТАЙМЕР АВТОБЛОКИРОВКИ 1
|
|
1)
|
В состоянии "AUTOLOCKTIMER1" работает таймер "30 сек." Если
этот таймер истек, генерируется команда автоматической блокировки "Lock
команда".
|
|
2)
|
При срабатывании «команды блокировки» все двери изменили замок и
закрыт, то состояние B/A изменяется с "AUTOLOCKTIMER1" на "ARMWAIT
|
|
3)
|
В состоянии «AUTOLOCKTIMER1» индикатор безопасности продолжает мигать.
В состоянии "AUTOLOCKTIMER1" таймер "30 сек." бежит. Если
этот таймер истек, генерируется команда автоматической блокировки "Lock
команда». При срабатывании «команды блокировки» все двери изменялись
блокировка и закрытие, затем состояние B/A изменяется на "AUTOLOCKTIMER1"
в "ARMWAIT
|
|
※ Примечание: в системе Smart Key это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

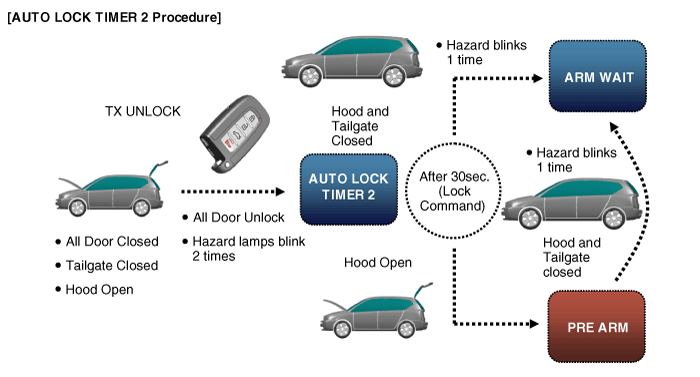

ТАЙМЕР АВТОБЛОКИРОВКИ 2
|
|
1)
|
В состоянии «AUTOLOCKTIMER2», когда работает таймер «30 сек.»,
если этот таймер истек, генерируется команда автоматической блокировки
«Команда блокировки».
|
|
2)
|
Все двери заперты, капот закрыт, задняя дверь закрыта
при срабатывании «команды блокировки» состояние B/A изменяется на «AUTOLOCKTIMER2».
когда «Команда блокировки» генерируется при открытом капоте.
|
|
3)
|
Когда «Команда отпирания» срабатывала при условии «Все двери».
закрыт, а капот открыт, состояние B/A изменяется на «AUTOLOCKTIMER2».
|
|
4)
|
В состоянии "AUTOLOCKTIMER2" индикатор безопасности продолжает мигать.
|
|
※ Примечание: в системе Smart Key это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

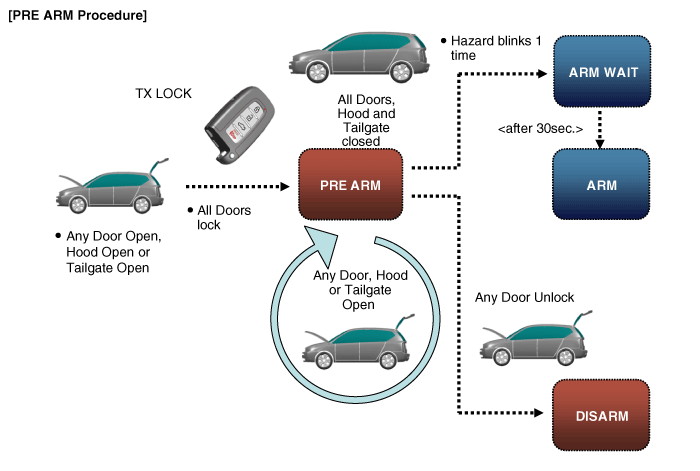

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
|
|
1)
|
Состояние «PREARM» — это когда пользователь пытается перейти на охрану, но
предварительное условие не выполнено (дверь открыта, дверь багажника открыта,
или капот открыт).
|
|
2)
|
Состояние B/A изменяется на "PREARM" при появлении команды TX Lock
при любой открытой двери, капоте или багажнике.
|
|
3)
|
Состояние B/A изменяется на «PREARM», когда «30sec.» таймер истек
в "AUTOLOCKTIMER2" с открытым капотом или задней дверью
|
|
4)
|
Состояние «PREAMR» меняется на «ARM», когда все двери закрыты,
Все двери заперты, капот и задняя дверь закрыты.
|
|
5)
|
Состояние «PREAMR» меняется на «DISARM» при отпирании любой двери.
|
|
6)
|
В этом состоянии индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|
RE ARM
|
|
1)
|
В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в автомобиль,
мигает и звук перезапускается, снова и состояние проходит
в состояние «ТРЕВОГА».
|
|
2)
|
Состояние B/A изменяется на "REARM" после того, как таймер "27сек." истекает
в состоянии «ТРЕВОГА», когда все двери закрыты и заперты.
|
|
3)
|
Индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|

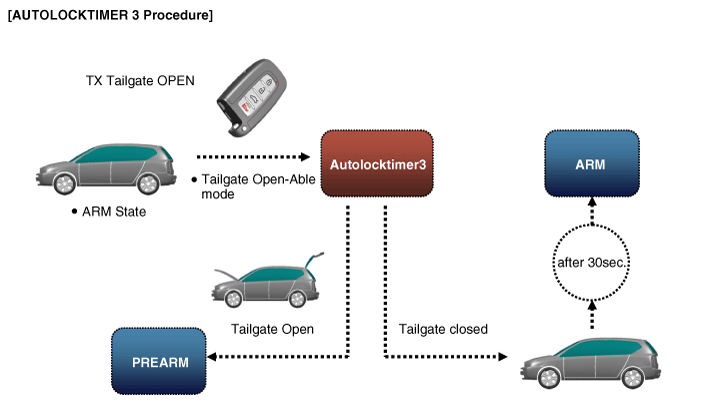

ТАЙМЕР АВТОБЛОКИРОВКИ3
|
|
1)
|
Состояние B/A изменяется на «AUTOLockTIMER3», когда TX-Tailgate
команда сработала.
|
|
2)
|
Состояние B/A изменяет "AUTOLOCKTIMER3" на "ARMWAIT", когда
"30сек." таймер истекает, когда все двери заперты и закрыты.
|
|
3)
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любой
дверь открыта.
|
|
4)
|
В состоянии "AUTOLOCKTIMER3" таймер "30 сек." таймер работает.
Если этот таймер истек, состояние переходит в состояние «PREARM».
с открытой задней дверью.
|
|
5)
|
В этом состоянии индикатор безопасности продолжает мигать
|
|
Б/А государство
|
Описание
|
УДЕРЖАНИЕ РУКИ
(Удержание тревоги: Магистраль)
※ Вариант без PTL
|
|
1)
|
Режим ARM HOLD аналогичен режиму удержания тревоги багажника.
для современных автомобилей.
|
|
2)
|
Если багажник открывается с пульта дистанционного управления (включая
смарт-ключ) в режиме ОХРАНА будет включен режим удержания
вкл., при котором для багажника удерживается сигнализация.
|
|
3)
|
Пока багажник открыт, режим ARM HOLD продолжается.
|
|
4)
|
Когда багажник закрыт, включается 30-секундный таймер.
Так как режим ARM HOLD включен в течение 30 секунд, кража
сигнализация не срабатывает, хотя багажник открыт.
|
|
5)
|
Режим ОХРАНА включается уже через 30 секунд после включения магистрали.
закрыто.
|
|
6)
|
Даже в режиме ОХРАНА дверь и капот находятся в ОХРАНЕ.
режим. Обычно они подают сигнал тревоги, когда происходит кража.
|
|
7)
|
Индикатор безопасности продолжает мигать во время ARM HOLD.
время.
|
|
Примечание 1: ARM HOLD — это функция, которая удерживает режим ARM на соединительной линии. Это
держит режим ОХРАНЫ на двери и капоте.
Примечание 2: При использовании ключа зажигания для открытия багажника функция ARM HOLD
работает так же, при условии, что функция «Охранная сигнализация с ключом от двери»
должен быть включен. если это отключено, УДЕРЖАНИЕ РУКИ на основе ключа отключено и
использование ключа для открытия багажника определяется как угон и сигнализация
выпущен.
Б/А государство
|
Описание
|
RE ARM
(режим ARM снова включен)
|
|
1)
|
Если дверь, капот и багажник все закрыты после прекращения
режима ТРЕВОГА, это означает, что режим ОХРАНА снова включен.
|
|
2)
|
В это время состояние привода (дверь запирается/отпирается) игнорируется.
и режим ОХРАНА сохраняется до тех пор, пока не поступит сигнал дистанционного управления.
получено (нормальный режим ARM).
|
|
3)
|
В этом режиме индикатор безопасности продолжает мигать.
|
|
ПЕРЕЗАГРУЗИТЬ
|
|
1)
|
Когда батарея извлечена в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА, СБРОС
режим включен.
|
|
2)
|
Когда батарея установлена после СБРОСА, сигнализация о краже
работа возобновляется. (вместо оставшегося выхода, 27 секунд
ВКЛ/10 секунд ВЫКЛ выводится три раза
|
|
Б/А государство
|
Описание
|
KEY ON 30-секундная деактивация
(вариант без смарт-ключа)
|
|
1)
|
Для не умных автомобилей 30-секундный режим ожидания с включенным зажиганием
при включении в режиме ТРЕВОГА отключает сигнализацию о краже
положение дел.
|
|
2)
|
Даже до того, как пройдет 30 секунд, если двигатель запустится (генератор
Напряжение на клемме "L" высокое: отправлено из кластера.
модуль к данным CAN), сигнализация мгновенно деактивируется.
начать контроль предложения: применяется система иммобилайзера
по умолчанию и запуск двигателя прописанным иммобилайзером
ключ разрешен, хотя во время тревоги.)
※ В автомобиле со смарт-ключом сигнализация отключается мгновенно.
после аутентификации смарт-ключа.
|
|
При включенном режиме ОХРАНА ОТКРЫТИЕ багажника и центральная разблокировка дверей не
допустимый.
|
|
1)
|
С момента, когда пульт дистанционного управления или смарт-ключ
на основе блокировки всех дверей и режима ожидания ARM (ARM
WAIT) горит, центральный переключатель отпирания дверей внутреннего
переключатель разблокировки багажника или DDM и ADM (электростеклоподъемник сиденья водителя)
переключатель и переключатель стеклоподъемника пассажирского сиденья) отключены.
(предотвращение краж)
※Эта функция работает так же, как и в режимах ARM WAIT, ARM, ALARM.
и режимы RE ARM.
|
|
Расположение компонента
1. Выключатель капота
2. Грабительский рог
3. Мкм
4. Звуковой сигнал блокировки/разблокировки двери
5. Привод и выключатель замка передней двери
6. Задний...
