Описание и работа
Система беспроводной зарядки
Во время ACC или IG ON напряжение батареи подается на беспроводное зарядное устройство. система для передачи выходной мощности 5 Вт на мобильный телефон.
Мобильные телефоны, сертифицированные по стандарту беспроводной зарядки WPC (Qi 1.1.2) или оснащен эксклюзивным футляром для беспроводной зарядки.
•
WPC: Консорциум беспроводной связи
•
Qi 1.1.2: относится к сертифицированному продукту с возможностью для передачи мощности до 5 Вт и обнаружения металла и других примеси для предотвращения нагрева.

1.
Приемник энергии: встроен во вторичную катушку, предназначенную для приема индуцированный ток от зарядной площадки.
2.
Зарядная площадка: электрические катушки намотаны внутри пластиковой крышки.
3.
Катушка: Прямоугольные и круглые катушки генерируют разнообразные электромагнитные поля. поля.
А.
Подключите питание к зарядной площадке для генерации электромагнитных поля в катушке.
Б.
Ток, вызванный явлением электромагнитной индукции направляется на приемник энергии для зарядки аккумулятора.

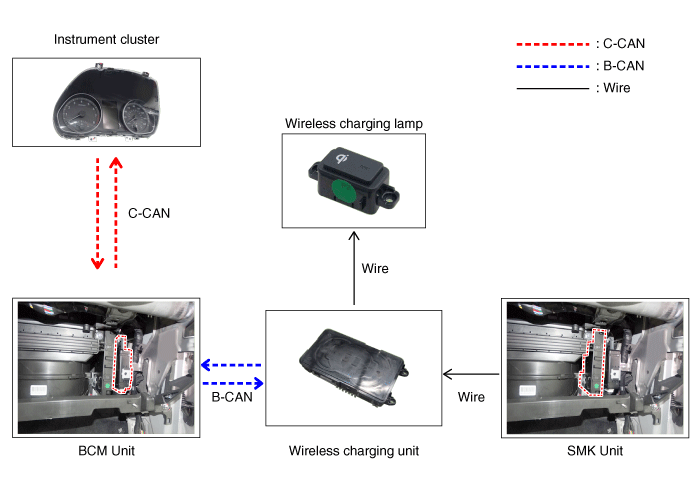

Диаграмма конфигурации системы

1.
Комбинация приборов : Оповещения о контакте с мобильным телефоном
2.
Блок BCM: определяет связь с мобильным телефоном
3.
Индикатор беспроводной зарядки: отображает состояние зарядки
4.
Блок SMK: прекращает зарядку во время активации LF
Основные функции системы беспроводного зарядного устройства
1.
Функция зарядки
(1)
Способ активации
а.
Закройте все двери автомобиля.
б.
Переключите питание автомобиля на ACC или IG ON.
в.
Поместите мобильный телефон с поддержкой беспроводной зарядки на подносе.
(2)
Отображение состояния зарядки
Режим
Светодиодный дисплей зарядки
Примечания
Готовность к зарядке
Светодиод выключен


Зарядка в процессе
Желтый светодиод включен


Зарядка завершена
Зеленый светодиод включен


Ошибка зарядки
Желтый светодиод мигает

–
Мигает 10 раз в течение 10 секунд, затем светодиод выключается на 50 секунд (всего 60 секунд)

2.
Оповещение о контакте с мобильным телефоном
(1)
Способ активации
а.
Ключ OFF во время зарядки мобильного телефона.
б.
Проверяет, подключен ли мобильный телефон к беспроводной блок зарядки.
в.
Отображается предупреждающее сообщение для контакта с мобильным телефоном на панели приборов (примерно 4-5 секунд).

3.
Предотвращение перегрева
(1)
Способ активации
а.
Если температура термистора внутри беспроводного модуль зарядки поднимается выше определенного уровня (158 °F (70 °C)), зарядка прекратится для защиты батарея мобильного телефона.
•
Янтарный светодиод индикатора зарядки лампа мигает 10 раз в течение 10 секунд, а потом отключается на 50 секунд (всего 60 секунд).
•
Процесс повторяется для каждого 60 секунд.
б.
Если температура термистора падает ниже определенного уровне (149 °F (65 °C)), зарядка возобновится.
Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки будет включен.
4.
Обнаружение посторонних предметов
(1)
Зарядка будет остановлена, если есть монета или другой металлический предмет. объект между беспроводным зарядным устройством и мобильным телефон.
[Инородное вещество]

•
Посторонние предметы: все металлические предметы, такие как как монеты, скрепки и драгоценные металлы
•
Янтарный светодиод индикатора зарядки мигает 10 раз в течение 10 секунд, а затем отключается на 50 секунд (всего 60 секунды).
•
Процесс повторяется каждые 60 секунд.
Будьте осторожны, прикасаясь к постороннему предмету рукой может вызвать ожоги.
(2)
После того, как система обнаружила посторонние предметы и остановилась зарядки мобильного телефона, зарядка возобновится примерно через 60 секунд после удаления инородного тела.
Когда функция зарядки перезапускается, желтый Светодиод индикатора зарядки загорится. на.
5.

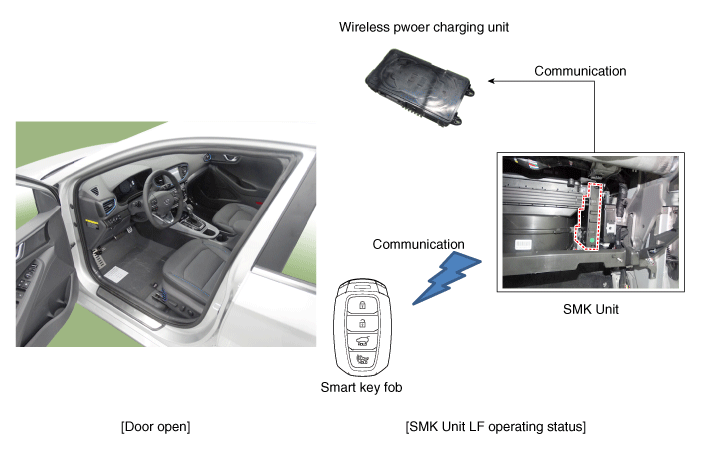

Блок предотвращения частотных помех СМК
Эта функция предотвращает помехи между устройством беспроводной зарядки частота и полоса частот смарт-ключа.
(1)
Беспроводная зарядка останавливается, когда дверь открыта или Блок СМК находится в режиме НЧ (поиск смарт-ключа).
например Функция беспроводной зарядки останавливается, если водитель выносит смарт-ключ из автомобиля во время включения зажигания.

Зарядка прекратится, и желтый светодиод зарядки индикаторная лампа погаснет.
(2)
Он вернется в нормальное рабочее состояние, когда режим LF установка СМК завершена.
6.
Включите или выключите функцию беспроводной зарядки с помощью USM.

※ Задняя дверь относится к моделям автомобилей на колесах.
Защита системы беспроводной зарядки
Элемент
Состояние
Положение дел
Защищает от низкого/высокого напряжения
Защищает и останавливает зарядку при напряжении ниже 7,0 В и выше 16,5 В
светодиод выключен
(останавливает работу)
Зарядка выше 7,5 В и ниже 16,0 В
Защищает от обратного напряжения
Защищает и останавливает зарядку в случае обратного напряжения
светодиод выключен
(останавливает работу)
Защищает от перегрузки по току
Защищает и прекращает зарядку в случае обнаружения 4,5 А
Желтый светодиод мигает
Защищает от перегрева
Защищает и останавливает зарядку в случае обнаружения 158°F (70°C) внутренним датчик температуры модуля беспроводной зарядки
Желтый светодиод мигает
Возобновляется при температуре ниже 149 ° F (65 ° C)
Инородное вещество
(Монеты, скрепки, драгоценные металлы и т.д.)
Защищает и прекращает зарядку в случае обнаружения посторонних предметов (перегрев профилактика)
Желтый светодиод мигает
Предотвращает частотные помехи
Защищает и останавливает зарядку, активируя SMK в двери багажника или багажнике открыт
светодиод выключен
(останавливает работу)
Возобновляется через 3,5 секунды после закрытия всех дверей и багажника и SMK. операция завершена
Оповещение о контакте с мобильным телефоном
Во время выключения при контакте с мобильным телефоном
Отображает предупреждающее сообщение на панели приборов (около 4-5 секунд)

※ Задняя дверь относится к моделям автомобилей на колесах.
