Hyundai Kona: система контроля выбросов / Расположение узлов и компонентов

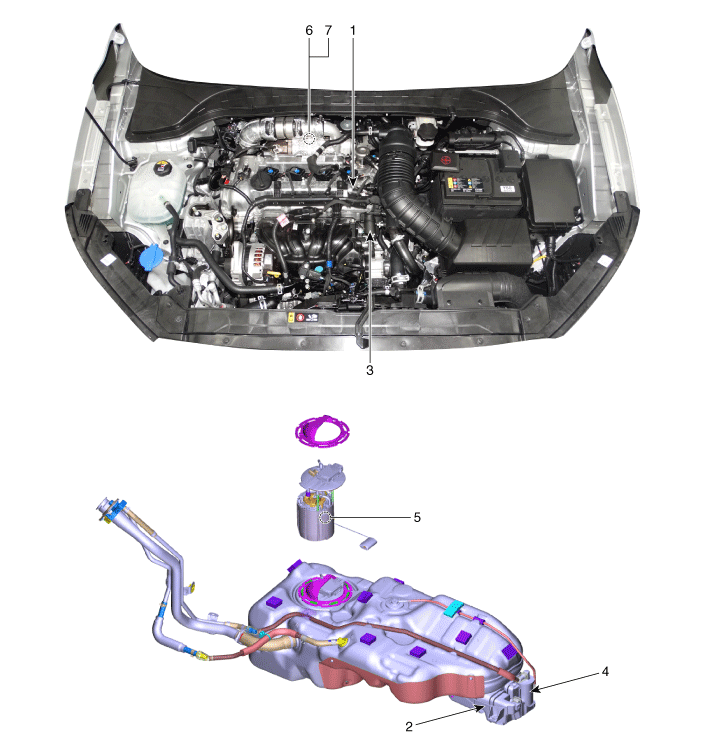

| Расположение компонентов |
|
1. Клапан PCV
2. Канистра 3. Электромагнитный клапан управления продувкой (PCSV) 4. Воздушный фильтр топливного бака |
5. Датчик уровня топлива (ДУТ)
6. Каталитический нейтрализатор (WCC) 7. Бензиновый сажевый фильтр (GPF) |
|
1. Клапан PCV
|
2. Канистра
4. Воздушный фильтр топливного бака |
|
|
|
|
3. Электромагнитный клапан управления продувкой (PCSV)
|
5. Датчик уровня топлива (ДУТ)
|
|
|
|
|
6. Каталитический нейтрализатор (WCC)
|
7. Бензиновый сажевый фильтр (GPF)
|
|
|
|
Принципиальные диаграммы
Схематическая диаграмма
...
Дополнительная информация:
Hyundai Kona (OS) 2018-2023 Service Manual: Комплектующие и расположение узлов
Индекс расположения компонентов
Машинное отделение
1. Расширительный клапан
2. Сервисный порт (низкое давление)
3. Сервисный порт (высокое давление)
4. Датчик давления кондиционера (APT)
5. Компрессор
6. Сливной шланг
7. Сборка всасывающей и жидкостной трубки
...
Hyundai Kona (OS) 2018-2023 Руководство по обслуживанию: Процедуры ремонта DC/DC преобразователя
Удаление
[200 Вт]
1.
Выключите зажигание и отсоедините отрицательный (-) аккумулятор.
Терминал.
2.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
3.
Диск ...
