Hyundai Kona: дверные замки с электроприводом / Расположение узлов и компонентов
Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации
/
Электрическая система кузова
/
Замки с электроприводом
/ Компоненты и расположение компонентов

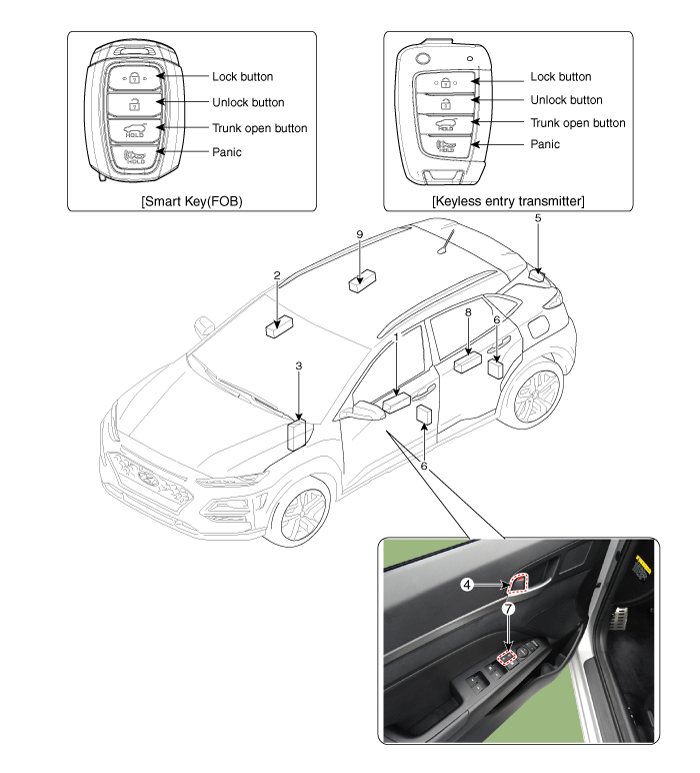

| Расположение компонента |
|
1. DDM (модуль двери водителя)
2. ADM (модуль вспомогательной двери) 3. SJB (интеллектуальный соединительный блок) 4. Ручка дверного замка 5. Привод крышки багажника |
6. Модуль дверной защелки
7. Переключатель блокировки/разблокировки двери. 8. RLDM (модуль задней левой двери) 9. RRDM (модуль задней правой двери) |
Модуль дверного замка с электроприводом Компоненты и расположение компонентов
Компоненты 1. Трос внутренней ручки двери 2. Трос ручки блокировки/отпирания двери 3. Узел дверной защелки ...
Дополнительная информация:
Hyundai Kona (OS) 2018-2023 Руководство по обслуживанию: Схемы комбинации приборов
Принципиальная электрическая схема
[Моно (3,5")]
[Тип Super Vision (4,2")]
[Тип Super Vision (4,2")]
...
Hyundai Kona (OS) 2018-2023 Руководство по техническому обслуживанию: Порядок ремонта реле стартера
осмотр
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите крышку блока предохранителей.
3.
Снимите реле стартера (А).
4.
Проверяйте непрерывность...
