Hyundai Kona: система двойного сцепления / процедуры ремонта вилки сцепления и выжимного подшипника

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система DCT (трансмиссия с двойным сцеплением) / Двойная система сцепления / Процедуры ремонта вилки включения сцепления и подшипника выключения сцепления

Удаление
1.
Снимите узел двойного сцепления.
(См. Система двойного сцепления — «Узел двойного сцепления»)
2.
Снимите подшипник выключения сцепления 1 (В) и 2 (А).

3.
Снимите вилку выключения сцепления (А) и втулку подшипника выключения сцепления. (Б).

Монтаж
Проверьте собранное состояние установочных штифтов (A).

1.
Нанесите смазку на концевую часть вилки.
Специфицированная смазка : Консистентная смазка для автомобилей с противозадирными свойствами
Количество : 0,1 - 0,2 г

2.
Установите вилку включения сцепления (А) и втулку подшипника (В) вместе.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

1)
Точно установите вилку включения муфты вала, чтобы дюбельный штифт.
- Болт узла втулки выжимного подшипника: цветной (14 мм)
- Болт крепления вилки сцепления: черный (20 мм)
2)
Предварительно затяните каждый болт, а затем полностью затяните болты. к указанному крутящему моменту.
3.
Установите выжимной подшипник 1 (А).
•
Совместите пластиковую направляющую подшипника и зацепление муфты. вилка.

4.

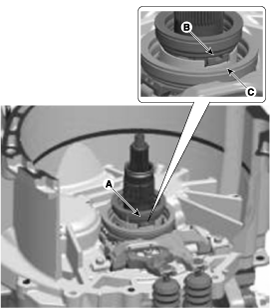

Установите выжимной подшипник 2 (А).
•
Убедитесь, что пластиковая пробка подшипника 2 (A) (B) сидит в рукаве (С).

5.
Установите узел двойного сцепления.
(См. Система двойного сцепления — «Узел двойного сцепления»)
Вилка включения сцепления и подшипник выключения сцепления Компоненты и расположение компонентов
Компоненты 1. Сцепление Корпус 2. Подшипник сцепления 2 (Четный) 3. Подшипник 1 (нечетный) 4. Помолвка втулка подшипника 5. Вилка включения сцепления ...
