Hyundai Kona: схема ISG (Idle Stop & Go) / выключатель тормоза

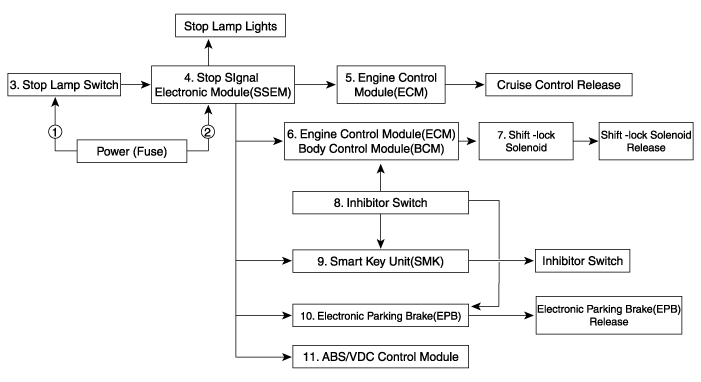

| Схематическая диаграмма |

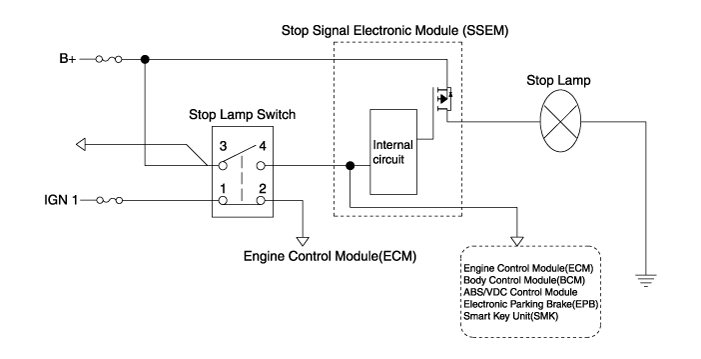

| Принципиальная схема |

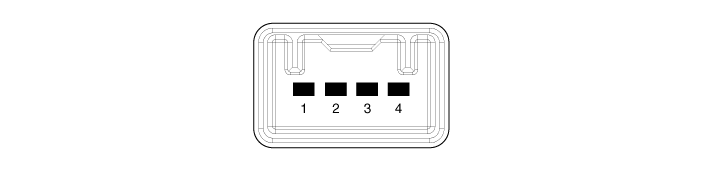

| Терминальная функция |
|
Терминал
|
Описание
|
|
1
|
IGN1
|
|
2
|
Модуль управления двигателем (ECM)
|
|
3
|
В+
|
|
4
|
Стоп-сигнал
|
Тормозной выключатель
Поиск неисправностей
1.
Диагностика деталей
Предметы
Причина
Симптом
Св...
Процедуры ремонта тормозного выключателя
осмотр
1.
Осмотрите снятый выключатель стоп-сигнала в соответствии с описанными ниже процедурами.
(1)
Подтвердите нормальное соединение с терминальной частью
...
