Hyundai Kona: Процедуры ремонта вентилятора / блока вентилятора

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Отопление, вентиляция, кондиционирование / воздуходувка / Процедуры ремонта блока воздуходувки

Замена
•
При поддевании плоской отверткой или обрежьте инструмент, оберните его защитной лентой и нанесите защитную лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Восстановите хладагент с помощью станции регенерации/рециркуляции/зарядки.
3.
Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора.
(См. Механическая система двигателя — «Охлаждающая жидкость»)
4.
Снимите кожух двигателя.
(См. Механическая система двигателя — «Крышка двигателя»)
5.
Снимите болты и расширительный клапан (А) с испарителя. основной.
Момент затяжки :
8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

•
Заглушите или закройте линии сразу после отключения их во избежание попадания влаги и пыли.
•
При установке замените уплотнительное кольцо новым.
6.
Отсоедините шланги отопителя (А) от блока отопителя.

•
Охлаждающая жидкость двигателя вытечет при отсоединении шлангов; слейте его в чистый поддон. Будьте уверены, чтобы не допустить попадание охлаждающей жидкости на электрические детали или окрашенные поверхности. Если охлаждающая жидкость прольется, немедленно смойте ее.
7.
Ослабьте болты крепления поперечины капота.

8.
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
9.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
10.
Снимите обе стороны облицовки передней стойки.
(См. Кузов — «Облицовка передней стойки»)
11.
Снимите боковую отделку капота.
(См. Кузов — «Боковая отделка капота»)
12.
Снимите нижнюю панель кожуха рулевой колонки.
(См. Кузов — «Панель кожуха рулевой колонки»)
13.
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
14.
Снимите многофункциональный переключатель.
(См. Электрическая система кузова — «Многофункциональный переключатель»)
15.
Опустите рулевую колонку после ослабления крепежных болтов.
(См. Система рулевого управления — «Рулевая колонка и вал»)
16.
Снимите узел рычага переключения передач.
(См. Система автоматической коробки передач — «Рычаг переключения передач»)
17.
Отделите напольное покрытие (А), чтобы освободить место для снятия заднего отопительный тракт.

18.
Ослабьте крепежную гайку и снимите задний воздуховод (А).

19.
Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

20.
Отсоедините разъемы распределительной коробки (А).

21.
Отсоедините разъемы мультибокса (А).
[Со стороны водителя]

[Пассажирская сторона]

22.
Отсоедините разъемы (А) и монтажные зажимы в передней столб.
[Со стороны водителя]

[Пассажирская сторона]

23.
Ослабьте болты крепления блока воздуходувки.

24.
Снимите сливной шланг (А).

25.

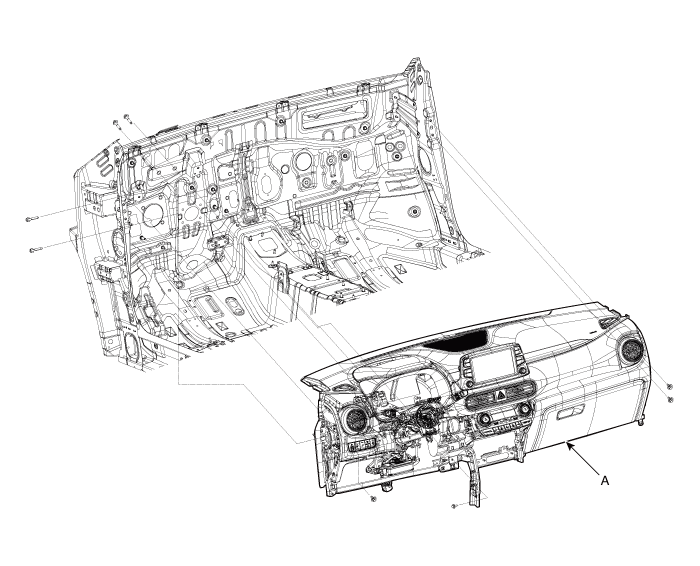

После ослабления болтов и гаек снимите основной защитный щиток и поперечину капота в сборе (A) вместе.

26.
Отсоедините разъемы блока отопителя и вентилятора.
[Со стороны водителя]
1)
Отсоедините разъем привода управления режимами (А) и снимите зажимы крепления проводки.

2)
Отсоедините разъем датчика температуры испарителя (А). и снимите зажимы крепления проводки.

[Пассажирская сторона]
1)
Отсоедините разъем электродвигателя вентилятора (А) и снимите клипсы крепления проводки.

2)
Отсоедините разъем привода регулятора температуры (А), разъем привода (B) от запотевания и снимите крепление проводки клипы.
3)
Отсоедините разъем привода впуска (C), кластерный ионизатор разъем (D) и снимите зажимы крепления проводки.

27.
Ослабьте болт крепления блока отопителя и вентилятора (А).

28.
Снимите блок обогревателя и вентилятора (A) с подушки безопасности (B) после ослабление гаек крепления.
Момент затяжки :
3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

29.
Отделите блок вентилятора (A) от блока обогревателя (B) после ослабления винты.

30.
Для установки выполните процедуру удаления в обратном порядке.
