Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите задний бампер.
(См. Кузов — «Задний бампер»)
3.

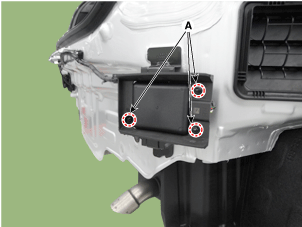

Снимите блок BCW после ослабления гаек крепления.
[левый]

[Правый]

•
Будьте осторожны, чтобы не отделить кронштейн от заднего бампер при снятии датчика BCW.
4.
Замените скобу (A), когда скоба физически заменена или поврежден.

•
Радар не работает нормально, если кронштейн физически изменены или повреждены.
5.
Замените удлинительную проводку (A), если она повреждена.

Монтаж
1.
Установите блок BSD и кронштейн.
Момент затяжки :
Кронштейн BCW: 3,9–5,9 Н·м (0,4–0,6 кг см, 2,9–4,4 фунт-фут)
Блок BCW: 3,92 ± 0,105 Н·м
2.
Установите задний бампер.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
•
Будьте осторожны, чтобы не перепутать левую сторону (мастер) и правый боковой (ведомый) блок при установке.
•
Разъем блоков BCW подключается к разъему проводки.
осмотр
Обзор коррекции
При замене кронштейна BCW или компонентов BCW после удара сзади или сбоку автомобиля, оснащенного системой BCW, необходимо проверить, угол БКВ.
Проверка перед исправлением
1.
При появлении кода отказа [C2702 (главный)] или [C2703 (ведомый)] перед выполнением исправления проверьте следующее.
2.
Проверьте состояние автомобиля и наличие блока BCW или кронштейна. деформируется (угол установки, искривленный кузов автомобиля и т. д.).
Проверка автомобиля
Нормальный
Ненормальный (деформация кронштейна или болтового соединения)


Проверка автомобиля
Нормальный
Ненормальный (деформация кронштейна или болтового соединения)


3.
Проверить затяжку гаек. Проверьте, нет ли посторонних предметов.
Проверка автомобиля
Нормальный
Ненормальный (деформация кронштейна или болтового соединения)


•
Если вы обнаружили какие-либо проблемы в блоке BCW, кронштейне, или затяжка гаек, устраните проблему или замените компонент. Если нет проблем, установите бампер назад и выполнить БЧВ.
•
Если отображается код неисправности или загорается сигнальная лампа включается даже после выполнения радиолокационной коррекции BCW 5 раз замените блок BCW.
Коррекция угла BCW
1.
После замены блока BCW или кронштейна со снятым бампером используйте набор инструментов для коррекции единиц измерения BCW (специальный инструмент: 09985-3T500) выполнить коррекцию угла.
•
Выполняйте задание на ровном месте.
•
Выполните задание после проверки давления в шинах.
2.
Прикрепите вертикальный отвес (специальный инструмент: 09958-3T010) к капоту, и опустите отвес (А) на землю так, чтобы он прошел через центр герба.

3.
Отметьте центральную точку под отвесом (A).

4.
Прикрепите вертикальный отвес (специальный инструмент: 09958-3T010) к багажнику. (или дверь багажника) и опустите отвес (A) на землю так, чтобы он проходит через центр герба.

5.
Отметьте центральную точку под отвесом (A).

6.

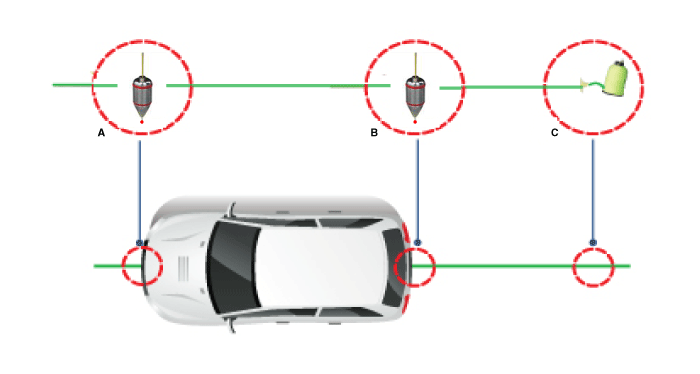

Обозначение центра автомобиля шнуром.
1)
Протяните веревку через днище автомобиля от задней части автомобиля вперед и прикрепите шнур к центральную точку (A) передней части автомобиля.
2)
Закрепите струну в точке (C) примерно в 1,5 ~ 2 м от задней части автомобиля так, чтобы он проходил через заднюю центральную точку (Б).

7.

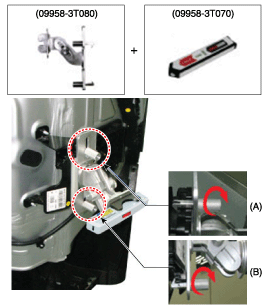

Установите фиксирующий адаптер блока BCW (специальный инструмент: 09958-3T080) на блок BCW и закрепите лазерный уровень (специальный инструмент: 09958-3T070).

•
При наличии крышки блока BCW снимите крышку и затем установите фиксирующий адаптер (специальный инструмент: 09958-3T080).
8.
Измерьте угол (C) между центральной линией (A) измерительного уголка. пластину и горизонтальный лазерный луч (B) с помощью цифрового транспортира (специальный инструмент: 09958-3T090).
Горизонтальный угол (С): 54° ± 3°

9.
Используйте цифровой инклинометр (специальный инструмент: 09958-3T100) для измерения вертикальный угол блока BCW.
Вертикальный угол: 87° (-0,75°/+1,25°)

Цифровой инклинометр (09958-3T100) вертикальное измерение угол (A): 87° (-0,75°/+1,25°)

10.
Измерьте горизонтальный и вертикальный углы левого и правого BCW единицы измерения. Если измеренные значения отклоняются от указанных значений, вставьте шайбу между кронштейном блока BCW.
Заданные значения
Горизонтальный угол: 54° ± 3°
Вертикальный угол: 87° (-0,75°/+1,25°)

11.
После проверки и исправления единичного угла BCW выполните проверку BCW. Процедура радиолокационной коррекции.
Выравнивание блока BCW
1.
Автомобили с аварийным задним бампером и автомобили, заменившие блоки BCW необходимо выполнить выравнивание блока BCW с помощью GDS.
2.

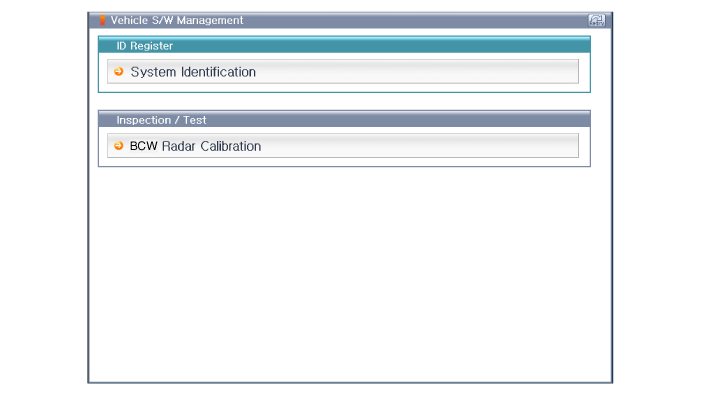

Выберите процедуру «Калибровка радара BCW» в системе BCW.

3.

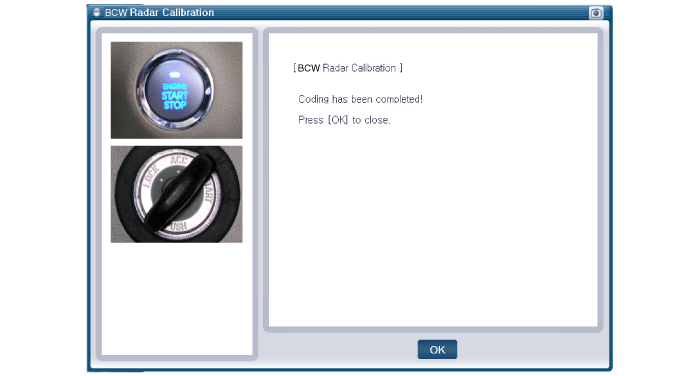

Выполните процедуру «Калибровка радара BCW» в соответствии с GDS. экранное сообщение.
