Hyundai Kona: схемы замка зажигания в сборе / системы камеры заднего вида

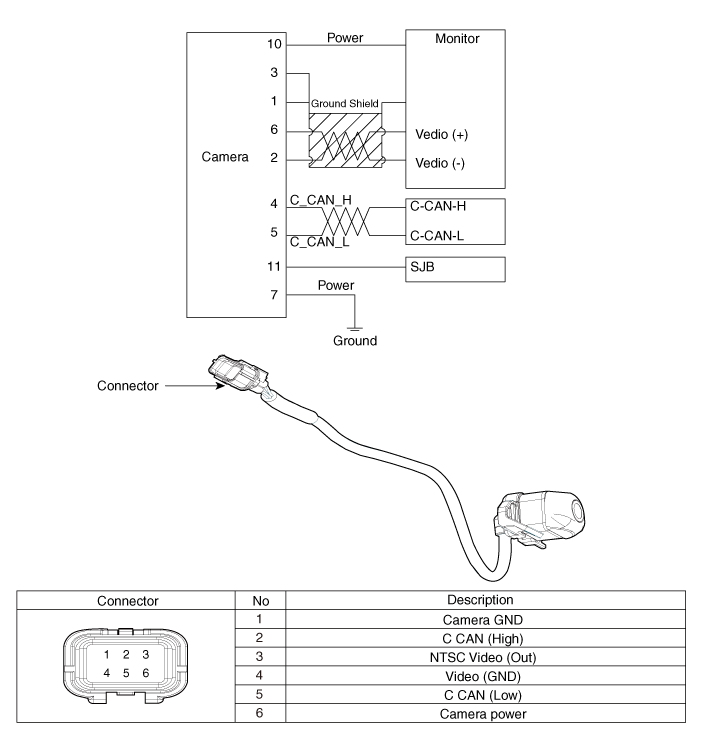

| Принципиальная электрическая схема |
Вид сзади Система камеры Компоненты и расположение компонентов
Расположение компонента
1. Камера заднего вида
2. АВН монитор
...
Система камеры заднего вида Описание и работа
Описание
Камера заднего вида активируется при включении фонарей заднего хода при зажигании.
включить и рычаг переключения передач в положение R.
Эта система является дополнительным...
