Hyundai Kona: принципиальные схемы системы AVN / пульта дистанционного управления AVN

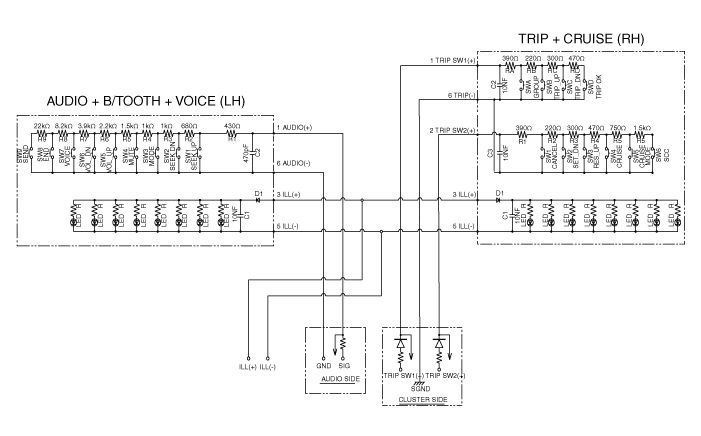

Принципиальная электрическая схема

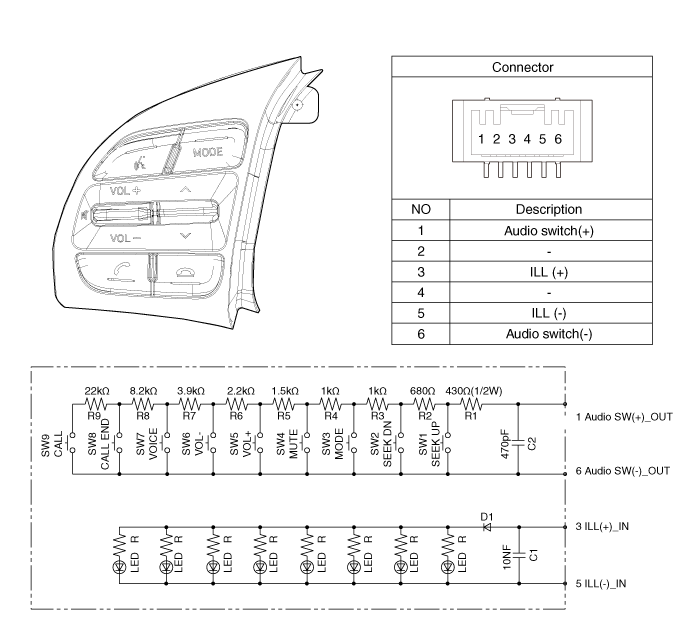

[Аудио + B/Зуб + Голос]

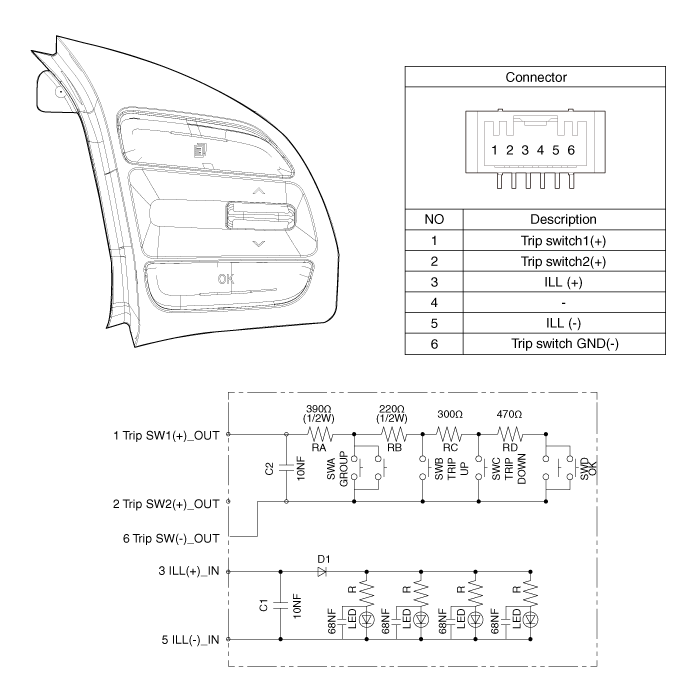

[Путешествие]

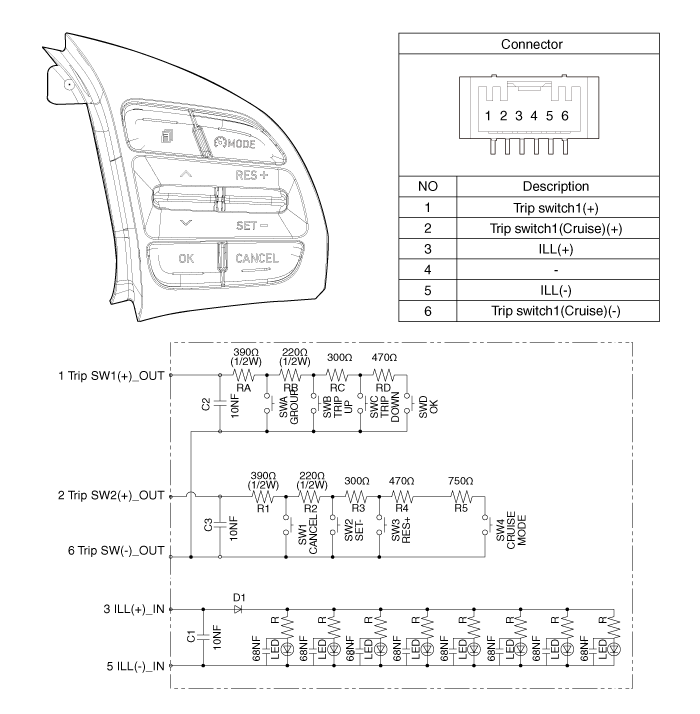

[Поездка / Круиз]

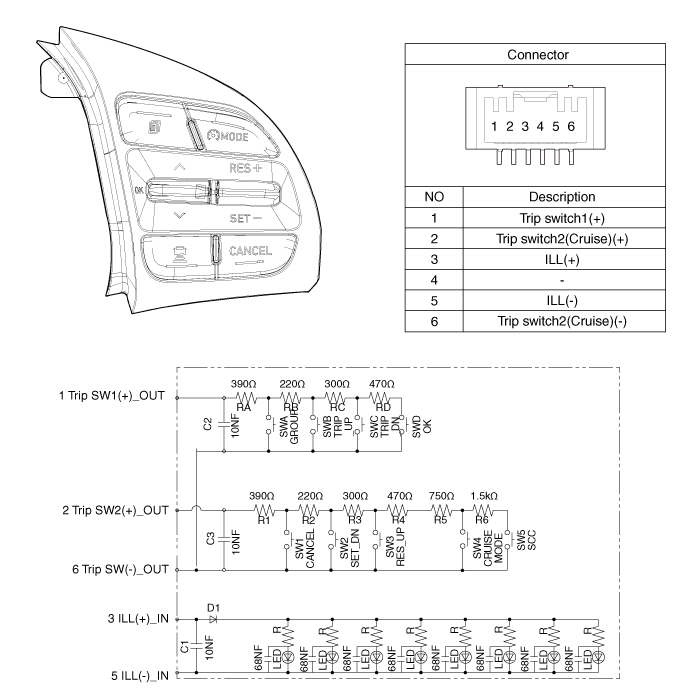

[Поездка/Круиз/Умный круиз]

Компоненты пульта дистанционного управления AVN и расположение компонентов
Компоненты 1. Левый переключатель дистанционного управления (Аудио + Громкая связь) 2. Правый переключатель дистанционного управления (Круиз + бортовой компьютер) ...

Процедуры ремонта пульта дистанционного управления AVN
осмотр 1. Проверьте сопротивление между клеммами в каждом положении переключателя (левое). [Л: Аудио + Громкая связь] Выключатель ...
