Hyundai Kona: Схема системы управления 4WD / ЭБУ 4WD

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система полного привода (4WD) / Система управления полным приводом / Схемы ЭБУ 4WD

Принципиальная электрическая схема
1.
Терминальные операции
Терминал
Операция
1
МОЖЕТ НИЗКИЙ
2
МОЖЕТ ВЫСОКАЯ
3
-
4
Сигнал датчика давления
5
-
6
Переключатель режима блокировки
7
Мотор Б
8
Мотор А
9
-
10
-
11
Мощность датчика давления
12
Датчик давления (земля)
13
Напряжение батареи
14
Земля
15
ИГ. 1
16
-
17
-
18
-

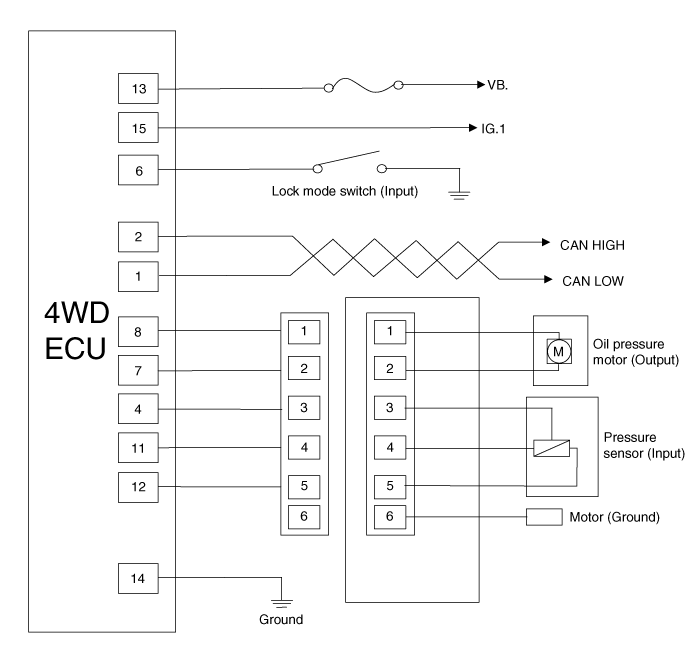

2.
Схематическая диаграмма

Описание и работа ЭБУ 4WD
Описание ЭБУ 4WD обрабатывает сигналы от различных датчиков и определяет текущую дорогу и условия вождения. Затем ЭБУ использует эту информацию для реализации точность с ...

Процедуры ремонта ЭБУ 4WD
Замена 1. Перед заменой ЭБУ полного привода проверьте обучение муфты ЭБУ полного привода с помощью инструмента GDS. (См. Система управления 4WD - "Процесс ремонта...
