Hyundai i20 (GB) 2014-2023 Руководство по эксплуатации автомобиля: Схемы обогрева руля
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
рулевая система
/
Руль
/ Рулевое колесо с подогревом Схемы

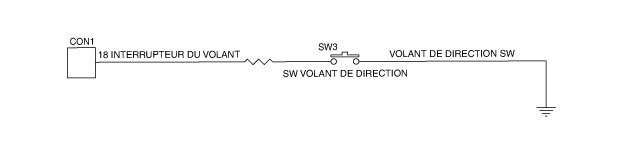

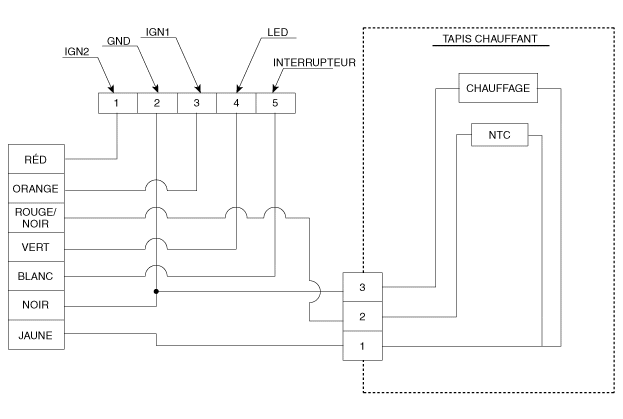

| ПРИНЦИПАЛЬНАЯ СХЕМА |
| [ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ С ПОДОГРЕВОМ] |

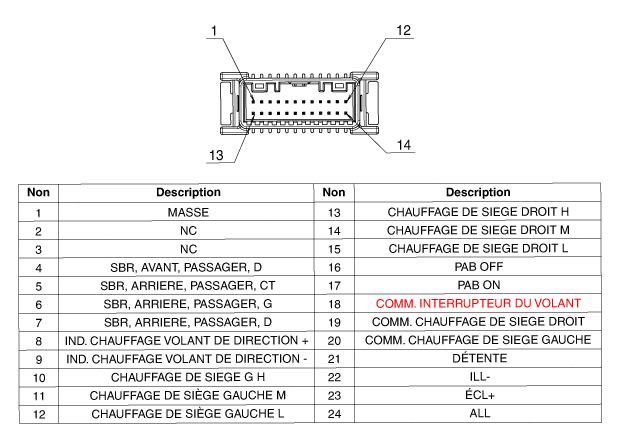

| [Контроллер рулевого колеса с подогревом] |

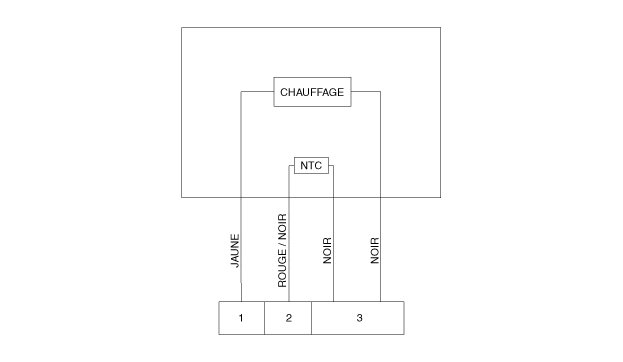

| [Облицовка рулевого колеса с подогревом] |

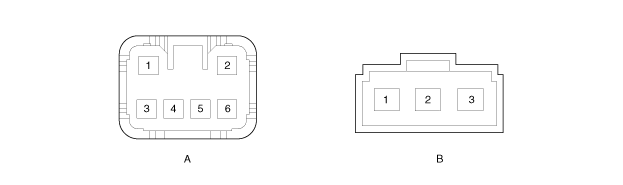

| ТЕРМИНАЛ ФУНКЦИЯ |
| [ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ С ПОДОГРЕВОМ] |
| [Контроллер рулевого колеса с подогревом] |
|
Элемент
|
Приколоть
|
Функция
|
|
В
|
1
|
Зажигание 2_Подогрев рукоятки питания
|
|
2
|
масса
|
|
|
3
|
Зажигание 2_Подогрев рукоятки питания
|
|
|
4
|
светодиоды
|
|
|
5
|
С переключателем
|
|
|
6
|
-
|
|
Элемент
|
Приколоть
|
Функция
|
|
Б
|
1
|
ОБОГРЕВ
|
|
2
|
НТК
|
|
|
3
|
масса
|

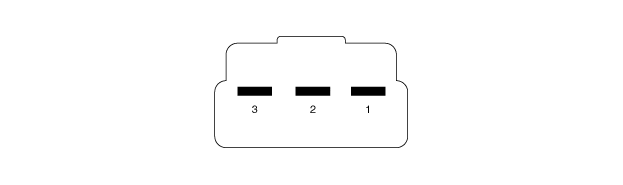

| [Облицовка рулевого колеса с подогревом] |
|
Приколоть
|
Функция
|
|
1
|
ОБОГРЕВ
|
|
2
|
НТК (-)
|
|
3
|
Земля (отопление)
|
|
Масса (НТК)
|
Описание и работа рулевого колеса с подогревом
Описание
1.
Блок рулевого управления с обогревом
Добрый
ТЕМПЕРАТУРА
Примечания
...
Рулевое колесо с подогревом Технические характеристики
Технические характеристики
Элемент
Спецификация
Напряжение
13,5~16,0 В
Сопротивление нагретой пластины
1 ...
