Электрическая система кузова
/
система смарт-ключей
/ Компоненты блока смарт-ключа и расположение компонентов

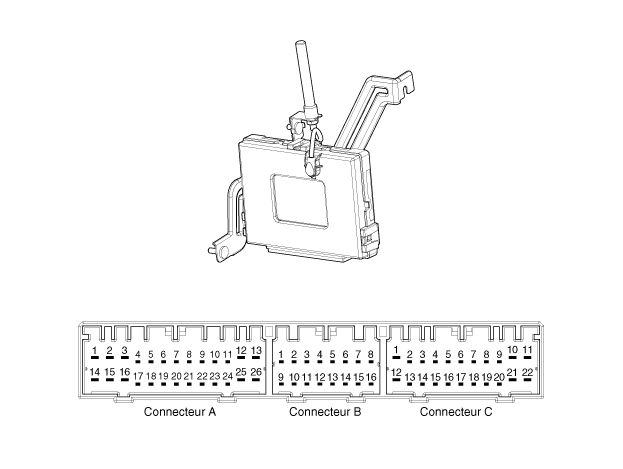

| Компоненты (1) |
ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ
|
НЕТ
|
РАЗЪЕМ А
|
РАЗЪЕМ Б
|
C-РАЗЪЕМ
|
|
1
|
CHARGE_BAT V
|
C_CAN - НИЗКИЙ
|
Наземное освещение SSB
|
|
2
|
ESCL земля
|
C_CAN - ВЫСОКИЙ
|
Индикатор иммобилайзера
|
|
3
|
Заземление 1
|
-
|
-
|
|
4
|
ВСЕ1
|
Предохранитель стоп-сигнала
|
Блок питания внутренней антенны № 2
|
|
5
|
Реле IGN1
|
С тормозным выключателем
|
Блок питания для внутренней антенны № 1
|
|
6
|
ЗВУК
|
Данные иммобилайзера
|
-
|
|
7
|
ВСЕ2
|
Активация ESCL
|
-
|
|
8
|
SSB-переключатель 2
|
скорость колеса
|
-
|
|
9
|
-
|
Кнопка переключения драйвера
|
Облучатель антенны бампера
|
|
10
|
-
|
Разблокировка ESCL
|
Антенна со стороны пассажира
|
|
11
|
ESCL_COM
|
Внешний звуковой сигнал
|
Электропитание антенны со стороны водителя
|
|
12
|
B_CAN_HIGH
|
P/переключатель положения сцепления
|
Индикатор SSB ВСЕ
|
|
13
|
B-CAN низкий
|
Обратная связь отправления
|
Мощность SSB-освещения
|
|
14
|
ЦП V_BAT
|
иммобилайзер часы
|
-
|
|
15
|
ESCL батарея
|
-
|
Земля комнатной антенны № 2
|
|
16
|
Заземление 2
|
Светодиод ACC SSB
|
Заземление внутренней антенны № 1
|
|
17
|
реле стартера
|
|
-
|
|
18
|
Реле ВСЕ2
|
-
|
|
|
19
|
Реле АСС
|
-
|
|
|
20
|
-
|
Масса антенны на бампере
|
|
|
21
|
-
|
Масса антенны со стороны пассажира
|
|
|
22
|
-
|
Масса антенны со стороны водителя
|
|
|
23
|
об/мин
|
|
|
|
24
|
COM EMS
|
||
|
25
|
SSB-переключатель 1
|
||
|
26
|
Кнопка переключения пассажира
|
