Hyundai i-20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобиля: Турбокомпрессор и выпускной коллектор, узлы и расположение узлов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Механическая система двигателя
/
Система впуска и выпуска
/ Турбокомпрессор и компоненты выпускного коллектора и расположение компонентов

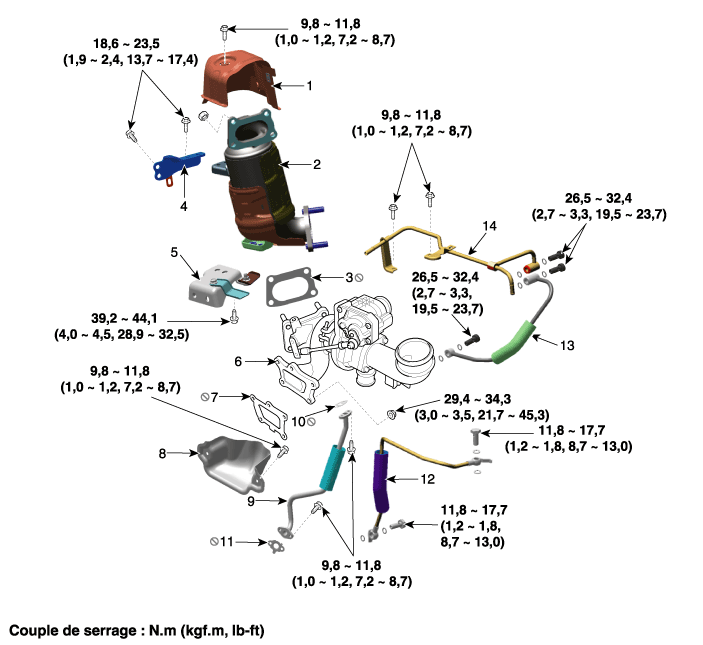

| КОМПОНЕНТЫ |
|
1. Защитник
соединительный нагреватель
2. Прогрев каталитического нейтрализатора (WCC) 3. Прокладка каталитического нейтрализатора прогрева (WCC) 4. Верхняя стойка каталитического нейтрализатора прогрева (WCC) 5. Верхняя стойка выпускного коллектора 6. Коллектор турбонагнетателя 7. Прокладка коллектора турбонагнетателя |
8. Защитник
нагрев выпускного коллектора
9. Шланг и трубка для слива масла 10. Кронштейн маслосливного шланга А 11. Кронштейн сливного шланга В 12. Шланг и трубка подачи масла 13. Шланг и трубка подачи воды 14. Шланг и трубка для слива воды |
Процедуры ремонта турбокомпрессора
Снятие и установка
1.
Снимите коллектор турбокомпрессора.
(См. Система впуска и выпуска — «Турбокомпрессор и коллектор
д...
Процедуры ремонта турбокомпрессора и выпускного коллектора
Снятие и установка
1.
Снимите корпус двигателя.
(См. Двигатель и коробка передач — «Крышка двигателя»)
2.
Положи реку...
