Hyundai i-20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобиля: Описание системы CVVT (бесступенчатая регулировка фаз газораспределения) и операция
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Система контроля выбросов
/
СИСТЕМА УПРАВЛЕНИЯ ПОБЕГОМ
/ CVVT (бесступенчатая регулировка фаз газораспределения) Описание системы
и операция
| Описание |
Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает
фазы газораспределения выпускного и впускного клапана по сигналу
Управление ECM рассчитывается по нагрузке и частоте вращения двигателя.
При управлении CVVT возникает клапанный зазор или перекрытие, в результате чего
лучшая экономия топлива и уменьшенное количество выхлопных газов (NOx,
ХК). CVVT улучшает работу двигателя за счет снижения насосных потерь.
и внутренний эффект рециркуляции отработавших газов, повышающий стабильность и эффективность сгорания.
объемное и нарастающее расширение.

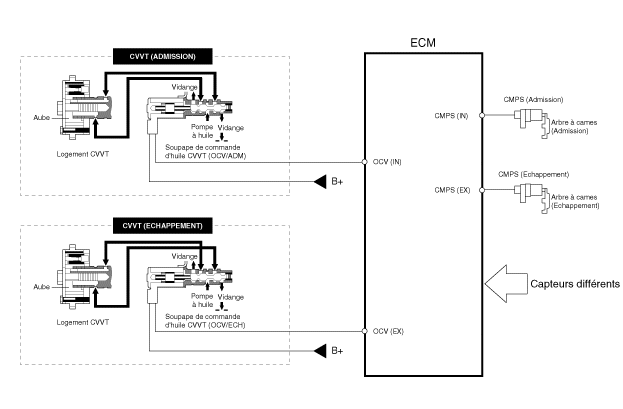

Эта система состоит из:
| – |
клапан управления маслом CVVT (OCV), который подает моторное масло
к фазовращателю или слить моторное масло из фазовращателя в соответствии с
на сигнал PWM (импульсный с модуляцией) от ECM,
|
| – |
Датчик температуры масла CVVT (OTS), который измеряет температуру
машинное масло,
|
| – |
и кулачковый синхронизатор, который изменяет фазу кулачка с помощью
гидравлическая сила моторного масла.
|
Моторное масло, выпускаемое клапаном управления маслом CVVT, изменяет
фазы кулачка в направлении (опережение впуска/задержка выпуска) или в
противоположное направление (задержка впуска/опережение выпуска) вращения
двигатель, вращая ротор, соединенный с распределительным валом внутри
кулачковый фазер.

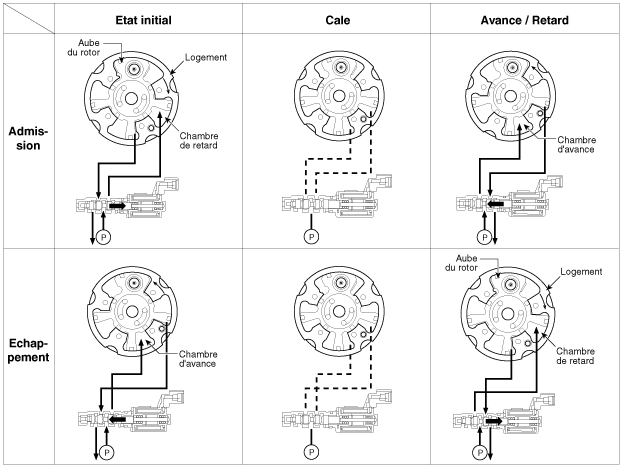

| Принцип действия |
CVVT имеет механизм, который вращает клапан ротора с усилием
гидравлический, создаваемый моторным маслом, подаваемым в камеру опережения или
задержка в соответствии с управлением клапаном управления маслом
CVVT.
| [Системный режим CVVT] |
|
(1) Низкая скорость/низкая нагрузка
|
(2) Частичная нагрузка
|
|
|
|
|
(3) Низкая скорость/высокая нагрузка
|
(4) Быстрая скорость/высокая нагрузка
|
|
|
|
|
Руководить
Состояние |
Выхлопной клапан
|
Впускной клапан
|
||
|
Клапан
Распределение |
Эффект
|
Клапан
Распределение |
Эффект
|
|
|
(1) Низкая скорость
/низкая нагрузка |
полностью
ПРОДВИГАТЬ |
* Клапанный зазор
* Улучшенная стабильность горения |
полностью
ЗАДЕРЖИВАТЬ |
* Клапанный зазор
* Улучшенная стабильность горения |
|
(2) Частичная нагрузка
|
ЗАДЕРЖИВАТЬ
|
* Повышенная релаксационная работа
* Снижение потерь при изменении нагрузки * Снижение НС |
ЗАДЕРЖИВАТЬ
|
* Снижение потерь при изменении нагрузки
|
|
(3) Низкая скорость
/высокая нагрузка |
ЗАДЕРЖИВАТЬ
|
* Повышенная релаксационная работа
|
ПРОДВИГАТЬ
|
* Предотвращение обратного впускного потока (улучшенный
объемная эффективность)
|
|
(4) Высокая скорость
/высокая нагрузка |
ПРОДВИГАТЬ
|
* Снижение потерь при изменении нагрузки
|
ЗАДЕРЖИВАТЬ
|
* Улучшена эффективность громкости
|
