Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Порядок ремонта

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система кузова / С многофункциональным переключателем / Процедуры ремонта

Контроль
Проверка многофункционального переключателя
1.
Проверьте каждое положение переключателя, чтобы убедиться, что цепь не разомкнут между клеммами в соответствии с таблицей ниже.

[Левый привод]
С переключателем
Положение переключателя
Терминал переключения
Сопротивление (Ом, ±3,5%)
ВНУТР. ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ
ТУМАН
1,9
330
ВЫКЛЮЧЕННЫЙ
∞
Прерывистый (АВТО)
800
Вниз
1800
высокий
5700
ВНУТР. ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
ВЫКЛЮЧЕННЫЙ
9-16
∞
Вниз
910
высокий
2910
Прерывистый объем дворников
Том 1
7~9
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
9.10
∞
Передние противотуманные фары
910
Задние противотуманные фары
2910
Переключатель указателей поворота
ВЫКЛЮЧЕННЫЙ
9.12
∞
ЛЕВЫЙ
910
ЗАКОН
2910
Переключатель дальнего и ближнего света
ВЫКЛЮЧЕННЫЙ
9~13
∞
прохождение
910
Фары
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
9~14
∞
АВТО/ДХО
680
Задний свет
1680
Фары
5580

[Правый руль]
С переключателем
Положение переключателя
Терминал переключения
Сопротивление (Ом, ±3,5%)
Стеклоочиститель
ТУМАН
3-16
330
ВЫКЛЮЧЕННЫЙ
∞
Прерывистый (АВТО)
800
Вниз
1800
высокий
5700
ВНУТР. ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
ВЫКЛЮЧЕННЫЙ
9-16
∞
Вниз
910
высокий
2910
Прерывистый объем дворников
Том 1
2.16
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
14~16
∞
Передние противотуманные фары
910
Задние противотуманные фары
2910
Переключатель указателей поворота
ВЫКЛЮЧЕННЫЙ
13~16
∞
ЛЕВЫЙ
910
ЗАКОН
2910
Переключатель дальнего и ближнего света
ВЫКЛЮЧЕННЫЙ
12~16
∞
прохождение
910
Фары
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
11-16
∞
АВТО/ДХО
680
Задний свет
1680
Фары
5580

Верификация (с GDS)
1.
Электрическую систему тела можно быстро диагностировать дефектных деталей с помощью системы диагностики автомобиля (ГДС)
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка и отображение кода ошибки (DTC)
(2)
Текущие данные: проверка состояния входных/выходных данных системный вывод
(3)

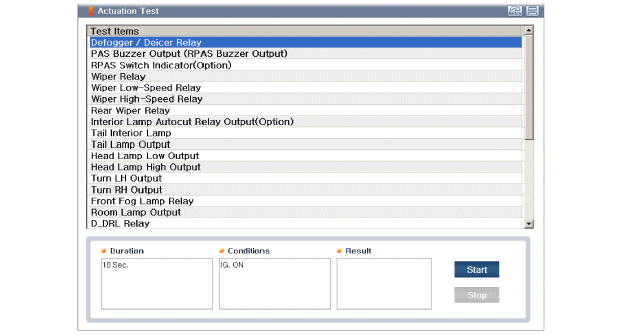

Тест привода: проверка условий эксплуатации системы
(4)
Дополнительная функция: кроме управления, например, опция система и настройка нулевой точки
2.
Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.
3.
Выберите «Модуль управления кузовом (BCM)», чтобы проверить многофункциональный переключатель.
4.

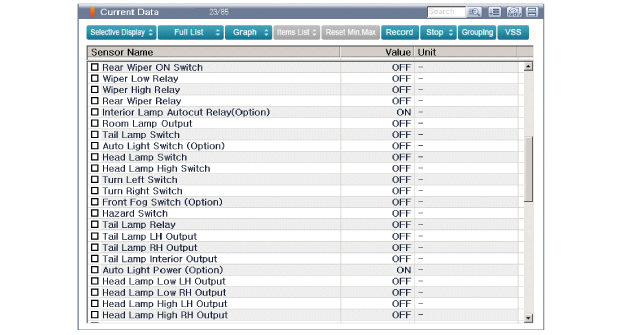

Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные.
Входные/выходные данные для датчиков, соответствующих переключателю Многофункциональность можно проверить.

5.
Чтобы проверить код DTC многофункционального переключателя, выберите «Диагностические коды ошибок».

ДЕПОЗИТ
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
3.
Снимите нижнюю/верхнюю панель с кожуха рулевой колонки.
(См. Кузов — «Крышка рулевой колонки»)
4.
Снимите спиральную пружину.
(См. Ограничение - «Подушка безопасности водителя (DAB) и поворотное зажигание».)
5.
Отсоедините разъем многофункционального переключателя (А).

6.
Снимите узел многофункционального переключателя (A) после открутил 2 болта.

СРЕДСТВО
1.
Установите многофункциональные переключатели.
2.
Установите винтовую пружину.
3.
Установите верхнюю и нижнюю крышки рулевой колонки.
4.
Установите рулевое колесо.
Убедитесь, что разъемы многофункционального переключателя подключены правильно.
Компоненты и расположение компонентов
Компоненты (1) 1. Рулевая колонка 2. Многофункциональный переключатель 3. Винты 4. Спиральная пружина КОМПОНЕНТЫ (2) ...
