Руководство по ремонту автомобилей Hyundai i-20 (GB) 2014-2023 гг.: Процедуры ремонта силовых мосфетов

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Отопление, вентиляция и кондиционирование воздуха / ВОЗДУХОДУВКА / Процедуры ремонта Power Mosfet

Контроль

Начинать.

2.	Включите переключатель управления и измерьте напряжение двигатель вентилятора.

Выберите переключатель управления, чтобы увеличить напряжение до получить высокую скорость.

1. Слить
2. Возврат слива

3.Источник
4. Задняя дверь

Спецификация

Сегмент	Напряжение вентилятора (±0,5 В)
1	3,6
2	4,8
3	5,9
4	7,0
5	8.1
6	9.2
7	10,6
8	АККУМУЛЯТОР +

Диагностика с помощью ГДС

Отопление, вентиляция и кондиционирование воздуха могут быть диагностированы быстро (дефектные детали) с помощью системы диагностики автомобиля (ГДС).

※ Диагностическая система (GDS) предоставляет следующую информацию.

(1) Самодиагностика: проверка и отображение кода ошибки (DTC).

(2) Текущие данные: проверка состояния входных данных/ выход из системы.

(3) Проверка срабатывания: проверка условий эксплуатации системы.

(4) Дополнительная функция: кроме управления, например, возможность система и регулировка нуля.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

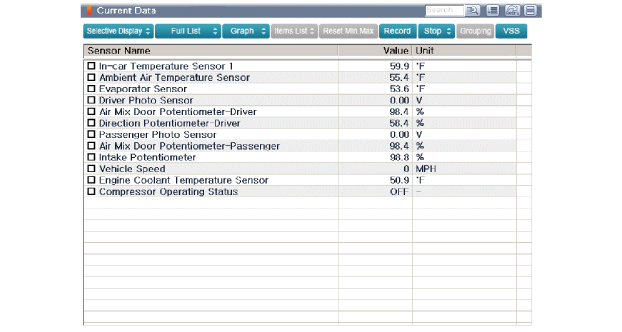

3.	Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные. Входные/выходные данные для датчиков, соответствующих MOSFET питание можно проверить.

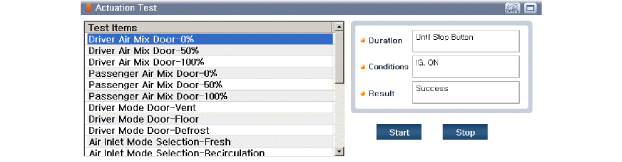

4.	Выполнить принудительную операцию на входных факторах MOSFET питания, выберите "ACTUAL TEST".

ЗАМЕНА

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите центральную панель приборной панели. (См. Панель управления — «Центральная панель управления»)

3.	Отсоедините разъем мофсета (А), затем снимите электрический мофсет. (B) после того, как его винты были ослаблены.

4.	Для установки выполните процедуру, обратную снятию.
