Hyundai i-20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобилей: Порядок ремонта выключателя стоп-сигналов

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Система торможения / Система торможения / Порядок ремонта выключателя стоп-сигнала

ПАРАМЕТР
1.
Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.
2.
Снимите нижнюю ударную подушку.
(Обратитесь к группе «Кузов» — «Приборная панель»)
3.
Снимите коленную подушку безопасности.
(См. Фиксатор — «Модуль подушки безопасности»)
4.
Проверьте зазор между выключателем стоп-сигнала и кронштейном.
Зазор стоп-сигнала: 1,0 ~ 2,0 мм (0,04 ~ 0,08 дюйма)

5.
Если зазор между выключателем стоп-сигнала и кронштейном не 1,0~2,0 мм (0,04~0,08 дюйма), проверьте фиксирующий зажим и другую часть около стоп-сигнала.
6.
Если все в порядке, снимите выключатель стоп-сигнала и установите его. снова.
Контроль
1. Проверка предохранителей
Установите тестовый предохранитель на плавкий выключатель и часть предохранителя. для подтверждения нормальной регулировки уплотнения.

2. Анализ данных GDS
1.
Анализ данных GDS и проверка, если что-то не так не на выключателе стоп-сигнала.
(1)
Подключите GDS к разъему самодиагностики.
(2)
Включите зажигание
(3)
Нажмите на педаль тормоза.
(4)
Проверьте категорию «выключатель тормоза», отображающую GDS. «Данные датчика».)
Нормальная форма сигнала: значение сигнала датчика изменение давления в зависимости от переключателя ВКЛ/ВЫКЛ тормоза.

3. Проверка разъема каждой частью
Проверьте, не поврежден ли каждый разъем, перенапряжение на клемме или произошло неполное соединение
[Распределительная коробка моторного отсека]

[Модуль электронного стоп-сигнала]

[Модуль управления ABS/VDC]

4. Проверьте цепь стоп-сигнала.
Подсоедините щуп к каждому клеммному проводу и подтвердите форму сигнала осциллографа.
[Вход/выход выключателя стоп-сигнала]

[Ввод/вывод электронного модуля стоп-сигнала]

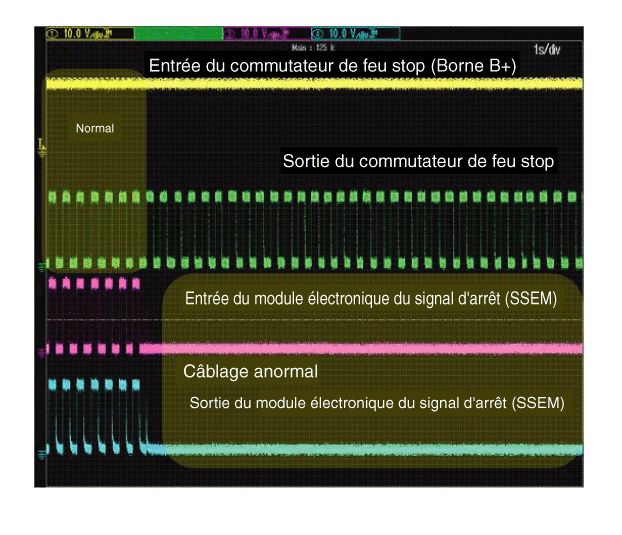

[Экран формы сигнала осциллографа]

ДЕПОЗИТ
1.
Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.
2.
Снимите нижнюю ударную подушку.
(Обратитесь к группе «Кузов» — «Приборная панель»)
3.
Снимите коленную подушку безопасности.
(См. Фиксатор — «Модуль подушки безопасности»)
4.
Отсоедините разъем выключателя стоп-сигнала (А).

5.
Потяните стопорную пластину (А), как показано стрелкой.

6.
Поверните выключатель стоп-сигнала на 45° против часовой стрелки. и брось это.

7.
Проверьте выключатель стоп-сигнала, снятый в соответствии с описанными ниже процедурами.
(1)
Проверьте нормальное соединение на терминале
–
Можно сделать подтверждение, чтобы убедиться, что разъем был должным образом закреплен, и если имеется отметка связь.

(2)
Выполните проверку сопротивления деталей

Сопротивление [Ом]
3-4
1/2
Нет выступающего стержня
(выключить)
бесконечность
0
Выступающий стебель
(включить)
0
бесконечность

СРЕДСТВО
1.
Прикрепите рычаг педали тормоза и полностью вставьте переключатель стоп-сигнал в качестве скрытого контактного элемента.

2.
После установки поверните переключатель остановки (A) на 45° в по часовой стрелке и нажмите на стопорную пластину (B).

3.
Проверьте зазор между выключателем стоп-сигнала и кронштейном.
Зазор стоп-сигнала: 1,0 ~ 2,0 мм (0,04 ~ 0,08 дюйма)

Если зазор между выключателем стоп-сигнала и кронштейном не Шаг 1,0–2,0 мм (0,04–0,08 дюйма), повторите процедуру выше.
4.
Подсоедините разъем выключателя стоп-сигналов.
5.
Установите коленную подушку безопасности.
(См. «Удерживающая система — «Модуль коленной подушки безопасности»)
6.
Установите нижнюю панель приборов.
(Обратитесь к группе «Кузов» — «Приборная панель»)
