Hyundai i20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобилей: Схемы выключателей стоп-сигналов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Система торможения
/
Система торможения
/ Схемы выключателя стоп-сигнала

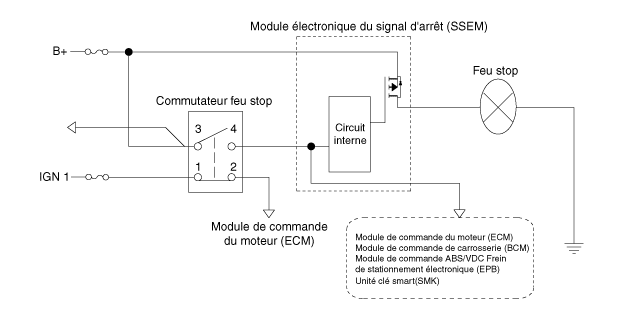

| ПРИНЦИПАЛЬНАЯ СХЕМА |

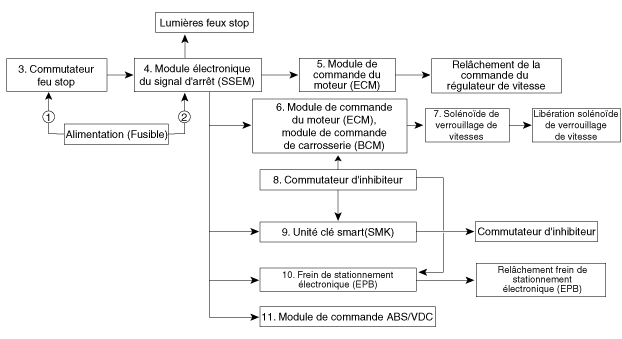

| Схема системы |

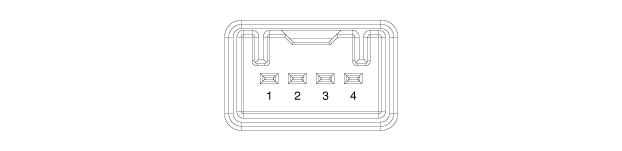

| ТЕРМИНАЛ ФУНКЦИЯ |
|
Толстая голова
|
Описание
|
|
1
|
ВСЕ1
|
|
2
|
Модуль управления двигателем (ECM)
|
|
3
|
Б.
|
|
4
|
Стоп-сигнал
|
Выключатель стоп-сигналов Описание и работа
Описание
Роль пожарного выключателя
стоп – это подача сигналов на включение стоп-сигналов и устройств
удобства (HECU,ECU,BCM,SMK и т.д.) для ...
Выключатель стоп-сигнала
ПОИСК НЕИСПРАВНОСТЕЙ
1.
Диагностика помещения
Элемент
Причина
Симптом
...
