Hyundai i-20 (GB) 2014-2023 Датчик положения коленчатого вала (CKPS) Описание и работа
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Система управления двигателем/топливом
/
Система управления двигателем
/ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKPS) Описание и работа
| Описание |
Датчик положения коленчатого вала (ДКП) — один из самых распространенных датчиков
важные части системы управления двигателем, определяющие положение коленчатого вала.
Если входной сигнал CKPS отсутствует, двигатель может остановиться.
Этот датчик установлен на раме в виде лестницы и генерирует ток
чередующееся с полем магнитного потока, которое устанавливается датчиком и
целевое колесо при работающем двигателе. Целевое колесо имеет 58 слотов и
2 шлица отсутствуют на угле коленчатого вала 360 СА (угол коленчатого вала).
Для типа ISG функция ISG получает достоверную информацию о
положение коленчатого вала на всех режимах работы. СКПС
в функции ISG обеспечивает короткий перезапуск двигателя и эффективное сгорание.
Тип ИСГ
Не тип ISG
| Функционирование |
| [ISG] |

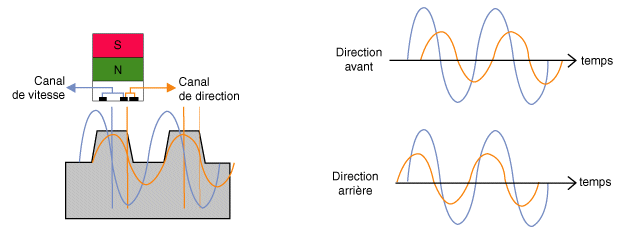

Два отдельных дифференциальных канала для информации о направлении и
скорость.
Разделение фаз 2-х каналов предоставляет информацию о направлении вращения.
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKPS) Технические характеристики
Спецификация
Не тип ISG
Элемент
Спецификация
Добрый
тип, чувствительный к магнитному полю
Сопротивление...
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА (CKPS) Принципиальные схемы
Принципиальная электрическая схема
[Без ИСГ]
[С ИСГ]
...
