Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей : Процедуры ремонта катушки зажигания

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система двигателя / Система зажигания / Процедуры ремонта катушки зажигания

ДЕПОЗИТ
1.
Поверните ключ зажигания в положение OFF и отсоедините отрицательную клемму. барабаны (-).
2.
Снимите корпус двигателя.
3.
Отсоедините разъем катушки зажигания (А).

•
Снимите разъем катушки зажигания, выступающий стопорный штифт (A) и нажав на зажим (B).

4.
Снимите катушку зажигания (А), предварительно ослабив болты крепления. фиксация.

СРЕДСТВО
1.
Для установки выполните процедуру, обратную снятию.
Болт крепления катушки зажигания:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)
Контроль
1.

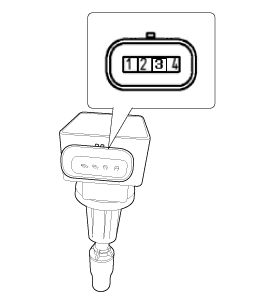

Измерьте сопротивление между выводами 2 и 4 первичной обмотки.

СТАНДАРТНОЕ ЗНАЧЕНИЕ: 0,607 Ом ± 15% [20°C (68°F)]
Схемы зажигания КАТУШКИ
Принципиальная электрическая схема Представления коннектора терминальная функция катушка зажигания КАТУШКА зажигания (цилиндр №1) Нет. ...

Технические характеристики свечи зажигания
Спецификация Элемент Спецификация Добрый ELR11ISPC8+ Измерять 0,7~0,8 мм (0,028~0,031i...
