Описание

Статус охранной сигнализации [Статус B/A]

Состояние тревоги

Описание

СНЯТЬ С ОХРАНЫ

1)	В состоянии "DISARMED" иммобилайзер автомобиля отсутствует. Когда дверь, капот или дверь багажника открыты, сигнализация отсутствует или мигает.

2)	Если батарея отключена, когда состояние не «ОХРАНА/ОЖИДАНИЕ». ОХРАНА/ТРЕВОГА/СБРОС», состояние тревоги установлено на «СНЯТИЕ».

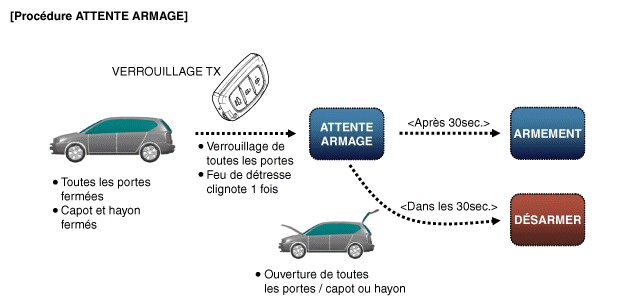

ПОДОЖДИТЕ

1)	В состоянии «ОЖИДАНИЕ ТРЕВОГИ», когда работает таймер «30 с», если этот таймер достигает «30 с», статус меняется на «ОХРАНА».

2)	Если батарея отключена, когда статус «ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ», состояние тревоги установлено на «ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ», а таймер "30s" перезапускается.

※ Примечание. В системе Smartkey пассивная блокировка работает с так же

Состояние тревоги

Описание

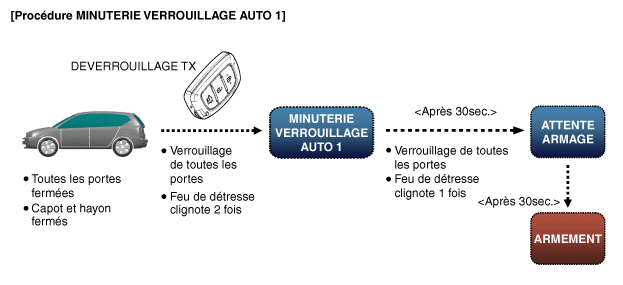

ТАЙМЕР АВТОБЛОКИРОВКИ 1

1)	Таймер «30 секунд» работает с состоянием «ТАЙМЕР 1 АВТОМАТИЧЕСКАЯ БЛОКИРОВКА". Если этот таймер истекает, инструкция генерируется команда автоматической блокировки "Инструкция блокировки".

2)	Когда инструкция блокировки выполняется и все двери закрыты и заперты, состояние тревоги проходит с ТАЙМЕР АВТОБЛОКИРОВКИ 1 на ОЖИДАНИЕ ПОСТАНОВКИ

В состоянии ТАЙМЕР АВТОБЛОКИРОВКИ 1 индикатор мигает. Таймер "30 секунд" работает со статусом "АВТОБЛОКИРОВКА ТАЙМЕРА 1". Если это таймер истекает, генерируется инструкция автоматической блокировки «Инструкция по блокировке». Когда инструкция блокировки в процессе, и все двери закрыты и заперты, состояние тревоги изменяется с ТАЙМЕРА АВТОБЛОКИРОВКИ 1 ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ

※ Примечание. В системе Smartkey пассивная разблокировка работает как так же

Состояние тревоги

Описание

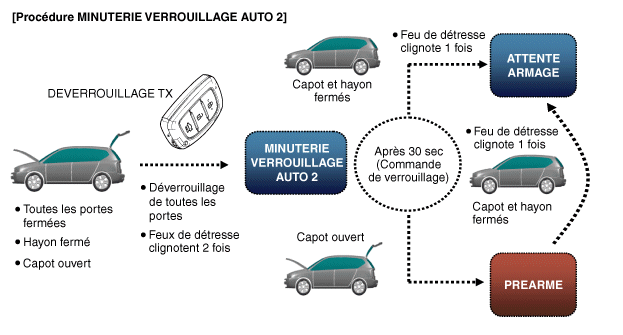

Таймер автоматической блокировки 2

1)	В состоянии AUTO LOCK TIMER 2, когда 30-секундный таймер находится в процессе, если таймер истекает, инструкция генерируется автоматическая блокировка.

2)	Все двери заперты, капот закрыт и задняя дверь закрыта, когда работает «инструкция блокировки» и состояние будильника изменится на ТАЙМЕР АВТОБЛОКИРОВКИ 2 во время «оператора блокировки», сгенерированного при открытии капота.

3)	Когда инструкция разблокировки выполняется и все двери закрыты и капот открыт, состояние сигнализации меняется на "АВТОБЛОКИРОВКА ТАЙМЕРА 2".

※ Примечание. В системе Smartkey пассивная разблокировка работает как так же

Состояние тревоги

Описание

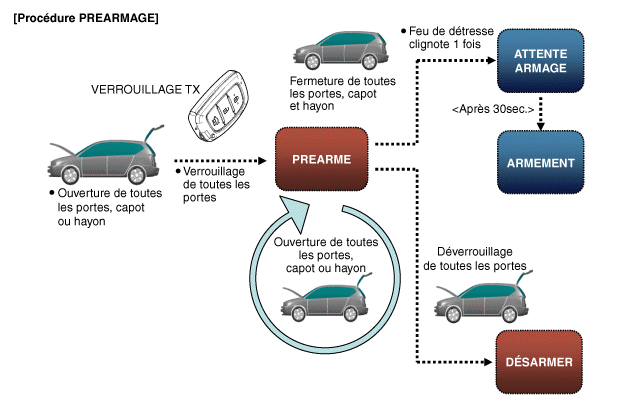

Предварительно вооружен

1)	Состояние «PREARM» используется, когда пользователь пытается перейти на охрану, но что предварительные условия не неудовлетворительно (открыта дверь, открыта дверь багажника или открыт капот).

2)	Состояние тревоги меняется на «PREARM», когда команда Запирание ТХ происходит при открытой двери, капоте или дверь багажника открыта.

3)	Состояние тревоги меняется на «ПРЕДВАРИТЕЛЬНАЯ ОХРАНА», когда таймер 30 s истекло в "АВТОБЛОКИРОВКЕ ТАЙМЕРА 2" с капот или задняя дверь открыты

4)	Состояние «ОХРАНА» меняется на «ОХРАНА», когда все двери закрыты и заперты, а капот и задняя дверь закрыто.

5)	Состояние «PREARM» меняется на «DISARM», когда дверь разблокирован

Состояние тревоги

Описание

ПЕРЕЗАГРУЗКА

1)	В состоянии "СБРОС" при обнаружении вторжения звук и мигает перезапуск, и статус меняется на "ТРЕВОГА".

2)	Состояние тревоги изменяется на «СБРОС» по истечении времени таймера. Таймер 27 с в состоянии "ТРЕВОГА" при закрытых дверях и заблокирован.

Состояние тревоги

Описание

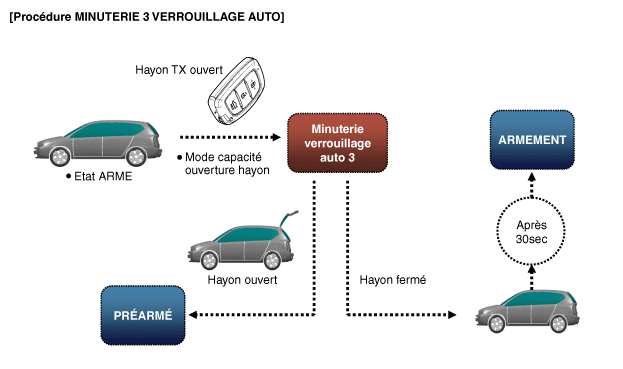

таймер автоматической блокировки 3

1)	Статус тревоги меняется на "АВТОБЛОКИРОВКА ТАЙМЕРА 3". при работе с инструкцией задней двери TX.

2)	Состояние тревоги изменяется с «АВТОБЛОКИРОВКА ТАЙМЕРА 3» на "ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ" по истечении 30-секундного таймера с все двери закрыты и заперты.

3)	Состояние тревоги меняется на ТАЙМЕР АВТОБЛОКИРОВКИ 3 на "СНЯТЬ С ОХРАНЫ" при открытии двери.

4)	Таймер «30 секунд» работает с состоянием «ТАЙМЕР 3 АВТОМАТИЧЕСКАЯ БЛОКИРОВКА". Если этот таймер истекает, состояние переходит в состояние "PREARM" при открытой двери багажника.

Состояние тревоги

Описание

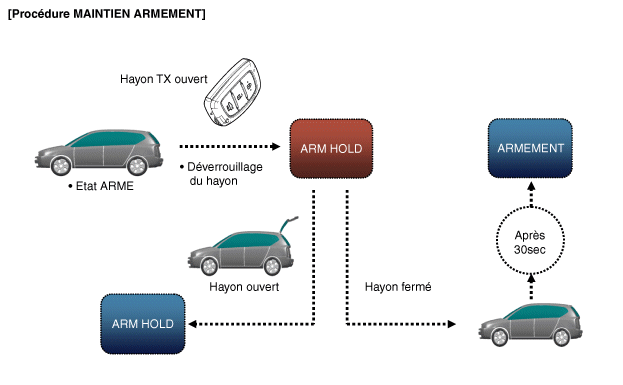

РУКА ПОДДЕРЖИВАЕТСЯ
(удерживать тревогу: багажник)
※ Нет опции PTL

1)	Режим ARM HOLD аналогичен режиму удержания тревоги. багажник для современных автомобилей.

2)	Если багажник открывается с помощью устройства дистанционного управления (включая смарт-ключ) в режиме охраны, в режиме ожидания активируется, при котором сигнализация о краже сохраняется в течение грудь.

3)	Пока багажник открыт, сохраняется режим HOLD ARM.

4)	При закрытии багажника включается таймер на 30 секунд. Когда режим ARM HOLD активируется на 30 секунд, противоугонная сигнализация не срабатывает даже при открытом багажнике.

5)	Режим ОХРАНА активируется через 30 секунд после закрытия багажника.

6)	Даже в режиме ARM HOLD дверь и крышка находятся в режиме ARM. Обычно они сигнализируют обычно, когда кража имеет место.

7)	Индикатор безопасности продолжает мигать во время Длительность УДЕРЖАНИЯ РУКИ.

※ Примечание 1: ARM HOLD — это функция, которая удерживает режим ARM на магистрали. Он поддерживает режим ARM на двери и капоте.

※ Примечание 2: при использовании ключа зажигания для открытия багажника функция ARM HOLD работает так же, при условии, что функция «Противоугонная сигнализация с ключом от двери» активирована. Если отключено, ARM HOLD отключен и использование ключа для открытия сейфа считается кража и срабатывает сигнализация.

Состояние тревоги

Описание

ПЕРЕЗАГРУЗКА
(режим ARM снова активирован)

1)	Если дверь, капот и багажник закрыты после остановки ТРЕВОГА, это означает, что снова активирован режим ОХРАНА.

2)	В это время состояние привода (блокировка/разблокировка ворота) игнорируется и режим ARM поддерживается до тех пор, пока получен сигнал дистанционного управления (нормальный режим постановки на охрану).

3)	В этом режиме индикатор безопасности продолжает мигать.

Повторное закрытие

1)	Когда батарея извлекается в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА, Активирован режим СБРОС.

2)	Когда батарея установлена после СБРОСА, сигнализация о краже резюме. (вместо того, чтобы оставаться на выходе, 27 секунд ВКЛ/10 секунд ВЫКЛ выход три раза

Другие функции управления системой охранной сигнализации

Элемент

Описание

Деактивация 30 секунд KEY ON
(без опции смарт-ключа)

1)	Для автомобилей без смарт-ключа холд 30 секунд с ключом зажигания в режиме ТРЕВОГА деактивирует состояние сигнализация угона.

Даже до истечения 30 секунд, если двигатель запущен (на клемме напряжения "L" генератора - HI: отправляется модулем от комбинации приборов к данным CAN), сигнализация против полет мгновенно отключается (нет управления запуском предложения: Система иммобилайзера применяется неисправность и запуск двигателя ключом иммобилайзера запись разрешена во время тревоги.)

※ На автомобилях со смарт-ключом сигнализация отключается немедленно. после аутентификации смарт-ключа.

При включенном режиме ARM открытие багажника и отпирание централизованные не допускаются.

Пока пульт дистанционного управления или смарт-ключ для блокировки всех дверей активированы и дежурный режим ARM (ARM WAIT) горит, переключатель разблокировки центральный замок, кнопка открывания багажника внутри или DDM и SMA (переключатели стеклоподъемников сиденья водителя и пассажира) деактивированы. (профилактика против воровства)

※ Эта функция работает одинаково в режимах ПОСТАНОВКА ОЖИДАНИЕ, ПОСТАНОВКА, ТРЕВОГА и ПОВТОРНАЯ ПОСТАНОВКА.
