Hyundai i-20 (GB) 2014-2023 Автосервис Руководство: Комплектующие и Расположение Комплектующих

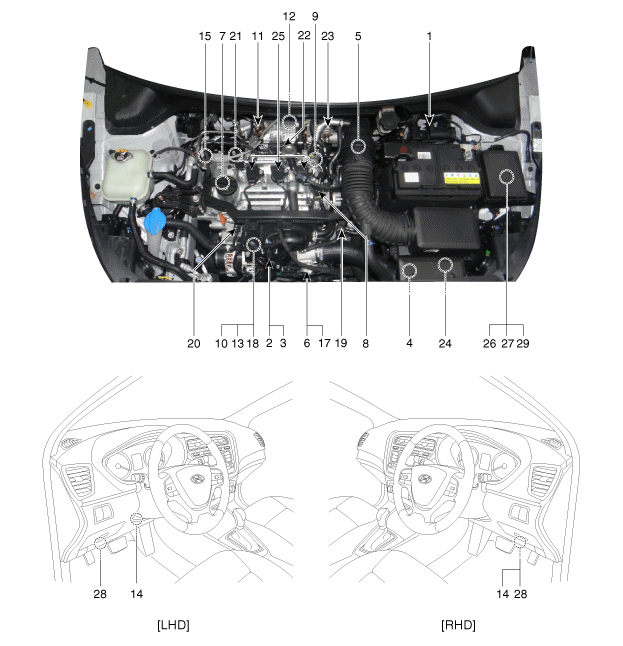

| расположение компонента |
|
1. Модуль управления двигателем
двигатель (ЭБУ)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик давления наддува (ДДП) 5. Датчик температуры охлаждающей жидкости двигателя (ECTS) 6. Датчик положения дроссельной заслонки (TPS) [в модуле ETC] 7. Датчик положения коленчатого вала (CKPS) 8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 10. Датчик детонации (КС) 11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1] 12. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] 13. Датчик давления в рампе (RPS) 14. Датчик положения дроссельной заслонки (ДДП) |
15. Датчик давления
кондиционер (АПТ)
16. Датчик температуры окружающей среды (АТС) 17. Двигатель ETC [встроен в модуль ETC] 18. Инжектор 19. Электромагнитный клапан управления продувкой (PCSV) 20. Масляный регулирующий клапан CVVT (OCV) [диапазон 1/впуск] 21. Клапан управления потоком масла в системе CVVT (OCV) [ряд 1/выхлоп] 22. Клапан контроля давления топлива (FPCV) 23. Электрический активатор перепускного клапана (EWGA) 24. Электромагнитный клапан управления RCV 25. Катушка зажигания 26. Главное реле 27. Реле топливного насоса 28. Разъем канала передачи данных (DLC) [16 контактов] 29. Универсальный разъем управления [6 контактов] |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик давления наддува (ДДП)
|
5. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
|
|
|
|
6. Датчик положения дроссельной заслонки (TPS) [в модуле ETC]
17. Двигатель ETC [встроен в модуль ETC] |
7. Датчик положения коленчатого вала (CKPS)
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
|
9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
|
|
|
|
|
10. Датчик детонации (КС)
|
11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
|
|
|
|
|
12. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
|
13. Датчик давления в рампе (RPS)
18. Инжектор |
|
|
|
|
14. Датчик положения дроссельной заслонки (ДДП)
|
15. Датчик давления кондиционера (APT)
|
|
|
|
|
16. Датчик температуры окружающей среды (АТС)
|
19. Электромагнитный клапан управления продувкой (PCSV)
|
|
|
|
|
20. Масляный регулирующий клапан CVVT (OCV) [диапазон 1/впуск]
|
21. Клапан управления потоком масла в системе CVVT (OCV) [ряд 1/выхлоп]
|
|
|
|
|
22. Клапан контроля давления топлива (FPCV)
|
23. Электрический активатор перепускного клапана (EWGA)
|
|
|
|
|
24. Электромагнитный клапан управления RCV
|
25. Катушка зажигания
|
|
|
|
|
26. Главное реле
27. Реле топливного насоса 29. Многоцелевой разъем управления (MPCC) [6-контактный] |
28. Разъем канала передачи данных (DLC) [16 контактов]
|
|
|
|
Описание и работа
Описание
Выход из строя компонентов системы управления бензиновым двигателем (датчиков,
ECM, форсунки и т. д.) может привести к перебоям в подаче топлива...
